Generador electrostático - versión monodisco

Generador electrostático - versión monodisco

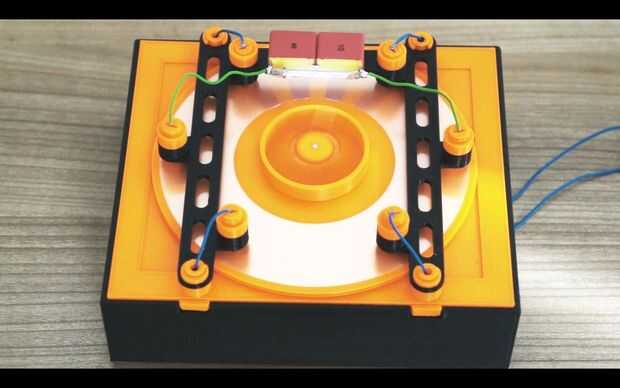

Generador de ES simplificada con condensadores agregados y luz de destello (ruptura medida ~ 6.5 kV). Batería de 9V común a potencia de motor y gire el disco. El disco se puede también dar vuelta a mano y la carga se acumula muy rápidamente.

Video (integrado por debajo) o http://youtu.be/yXYd1l08RsY

El video se realizó una segunda vez porque en el primer intento había mucha luz para la cámara capturar las chispas del fondo. Es mejor ahora pero todavía falta mucho, escuchar el sonido.

Diseñado y construido dentro de dos días (fin de semana) y ser visto como un borrador, esta pequeña máquina produce gran cantidad de corriente a alto voltaje: siempre tenga cuidado!

Información adicional

Los cables azules están en contacto con el disco. Ya sea lize fino alambre o carbono fibra (mejor), los alambres verdes terminan en proximidad cercana al disco y no tocan.

Conexión:

azul/arriba/izquierda - conectado a la placa de aluminio directamente detrás de

azul/abajo/izquierda - se conecta a azul/arriba/derecha

azul/parte inferior/derecha - conectado a la placa de aluminio directamente detrás de

verde salida - conectado con las patas del condensador, es paralelo la luz del flash o boquete de chispa (descargas malo para sus oídos)
