Generador de código para menús personalizados de Android/Arduino activar salidas de Arduino y apagado. Andriod/Arduino para principiantes. Absolutamente ninguna programación requerida (5 / 9 paso)

Paso 5: Configuración de la clavija de salida de Arduino

Encendido/apagado botón controla un pin de salida digital de Arduino particular. El botón conectado al pin... te dice que pin controlará. Puede hacer clic en ese botón para cambiar el pin.

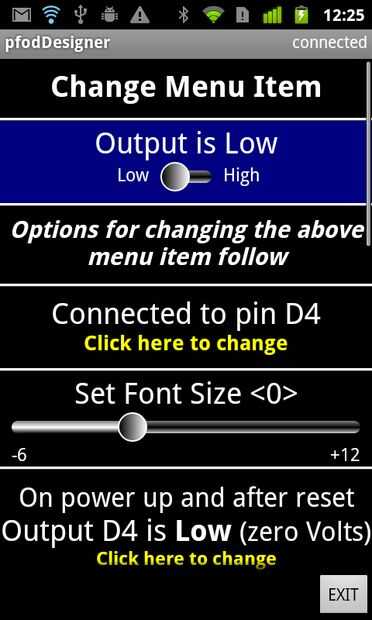

En este Instructable, botón de la bomba se conectará a D4 y el botón de luz se conectará a D5. Así que haga clic en el conectado al pin... que abre la primera pantalla arriba.

D4 seleccione de esta lista y la pantalla se cierre y re la pantalla Cambio de elemento de menú con el perno actualizado.

También puede cambiar el estado inicial de que la salida comienza en cuando el poder se aplica a la Junta o después de presiona el reset. Deje esta configuración como baja por ahora.

Puede desplazarse hacia abajo para ver más opciones para cambiar este elemento de menú.

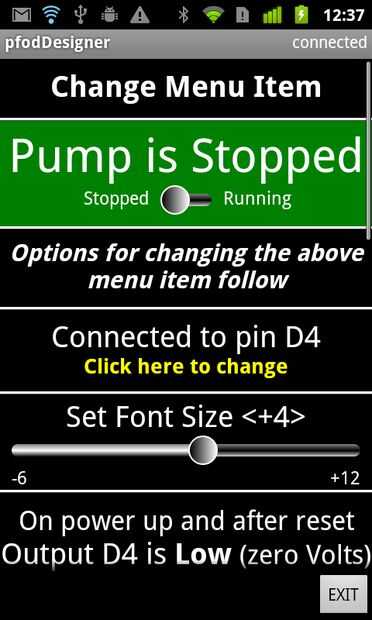

Ahora acabado diseñar este menú editando el texto principal "Es la bomba" y editar el texto baja al "Detenido" y editar el texto alta al "Funcionamiento". Tenga en cuenta el espacio en el final de "La bomba es". Establezca el tamaño de fuente a < + 4 > y el fondo en verde.

Esto completa el primer botón. Puede hacer clic en el botón de la bomba para ver cómo se verá cuando alterna entre parada y funcionamiento.

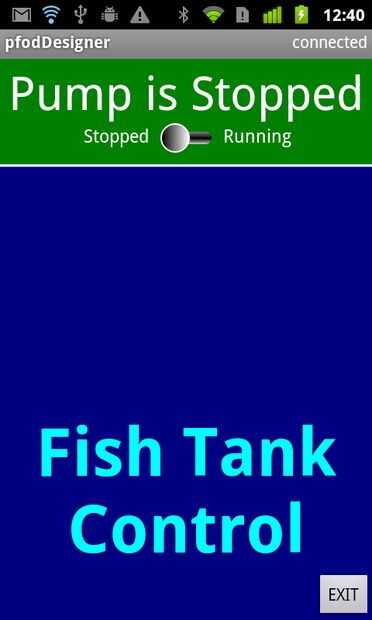

Utilice el botón back del móvil para volver a la pantalla del Menú Edición y seleccione Menú de vista previa para ver el menú como luce con este botón.

Si no te gusta el aspecto de puede hacer clic en el botón "Bomba es" para abrir su pantalla de Menú cambio y modificarlo. Si desea cambiar el indicador necesita volver a la pantalla del Menú Edición y elegir la opción de Cambiar pronto .
