Generador de cinta ajustable (3 / 6 paso)

Paso 3: Paso 3 - lado de la balanza

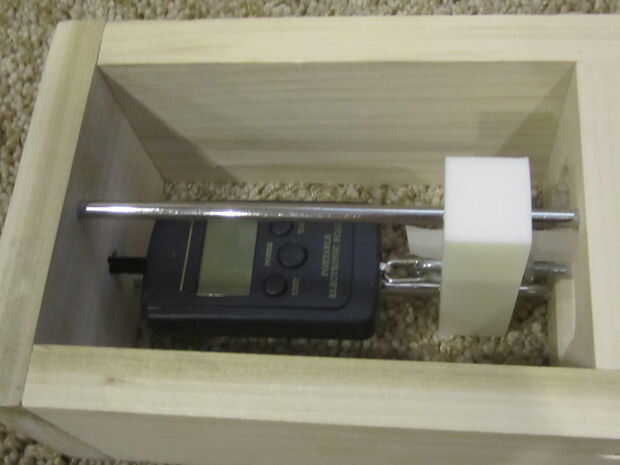

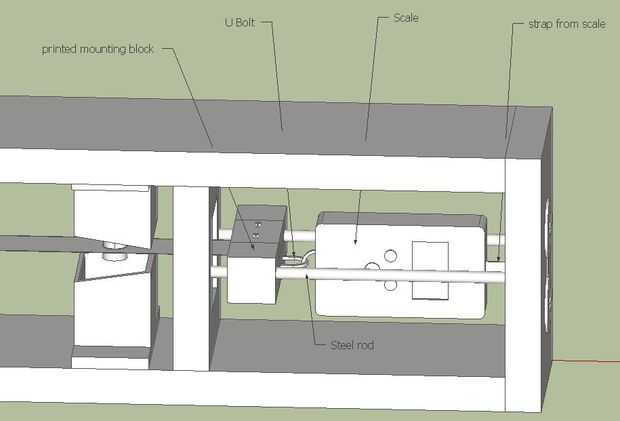

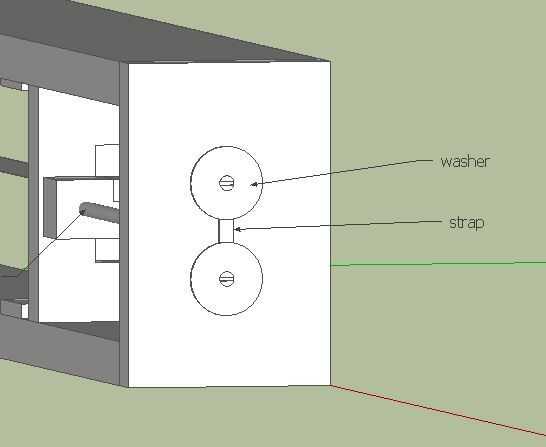

Una báscula de equipaje digital se utiliza en este proyecto para determinar cuánta fuerza está siendo ejercida en la cinta, o cómo apretado es. la escala va montada sobre un bloque de montaje impreso mediante un perno de U. La escala tiene una correa que se alimentaba a través de la parte posterior de una estructura a través de un pequeño agujero. la correa se fijó entonces en la parte posterior del marco con el 2 -1 1/4 en arandelas.

Las varillas de acero cortaron cada uno a 7 en cada uno. La fueron Unidos a la estructura de perforación 2-1/4 en los agujeros de 1/4 en cada lado del marco. Entonces se insertaron las barras de acero.
