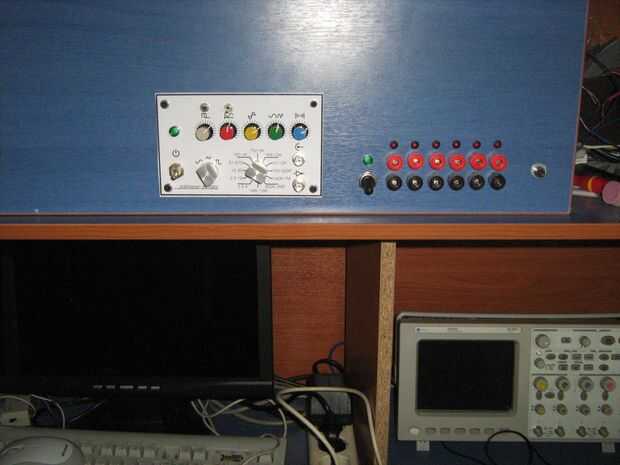

Necesitamos un generador de funciones en PCBheaven y en vez de comprar uno que decidió crear uno desde cero. La idea se basa en el chip de MAX038 de maxim. Este chip es algo caro, pero tiene muchas capacidades. Puede ofrecer 3 tipos diferentes de formas de onda, triangulares, rectangulares y la onda de seno, así como proporciona una salida TTL con ciclo de trabajo 50% por razones de sincronización. La frecuencia puede ajustarse desde 0.1 Hz hasta 20 MHz.

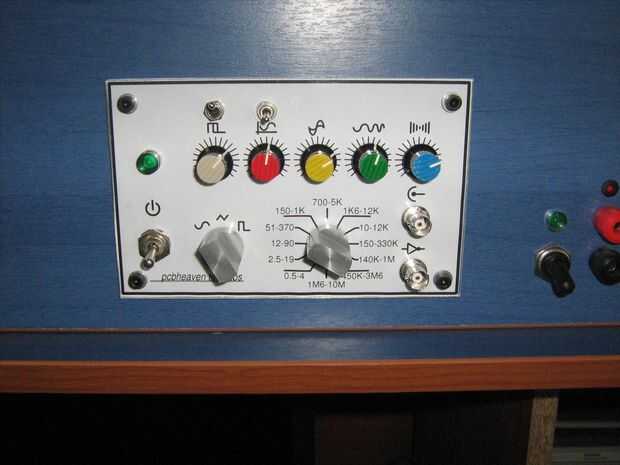

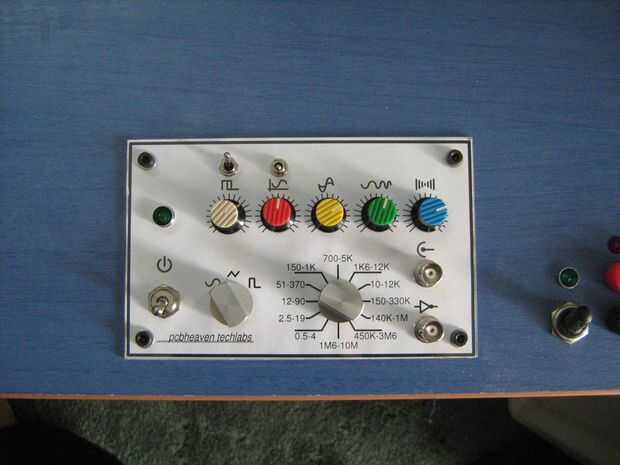

La gama de frecuencia puede seleccionarse mediante la colocación de un capacitor diferente a COSC de entrada. Un selector de 12 posiciones con 12 diferentes condensadores es perfecto para ello. La frecuencia de salida puede ser seleccionada de dentro de la gama de frecuencia por un potenciómetro y otro pots es responsable de la puesta a punto
La entrada DADJ del chip es el control para el ciclo de trabajo de la forma de onda. Tiene un interruptor para desactivarlo (ciclo de trabajo 50% fijo), o habilitar el ajuste del ciclo de deber. Si está habilitado, el ciclo de trabajo es regulable por un potenciómetro.
El tipo de forma de onda de salida seleccionables desde un interruptor de "Función". Se trata de un interruptor rotatorio de 3 posiciones. El común del interruptor es conducido alto, mientras que las dos entradas del chip, A0 y A1 se tiran bajo con resistores de 10K. Cuando ambas entradas son "0", la salida es onda cuadrada. Cuando A0 es '1', la salida es la forma de onda triangular, y cuando A1 es '1' y A0 es ' 0', la salida es sinusoidal.
La salida es protegida con un OP37Z OP-AMP. La amplitud pico a pico es también controlado por un potenciómetro. Por defecto, la forma de onda de salida es simétrica a la tierra. Un desplazamiento DC puede añadirse a la salida si está cerrado el interruptor "Desplazamiento permitido". El desplazamiento de DC también es controlado por un potensiometer.
