Paso 4: El perno del brazo basculante
Aquí usé una extraña pieza de hardware. Un lugar donde sobre que he recogido un montón de estos pernos de cabeza hombro X 16 UNC Allen de 3/8 con tamaño de cabezas. Además el hombro está un poco demasiado largo para el grueso de mi pivote brazo funciona muy bien. Hice la diferencia con un apilado de las arandelas en el tornillo. Un perno hexagonal más común, con una manga debe trabajar demasiado. Pero tuve estos, y estaba encantado de usar uno.

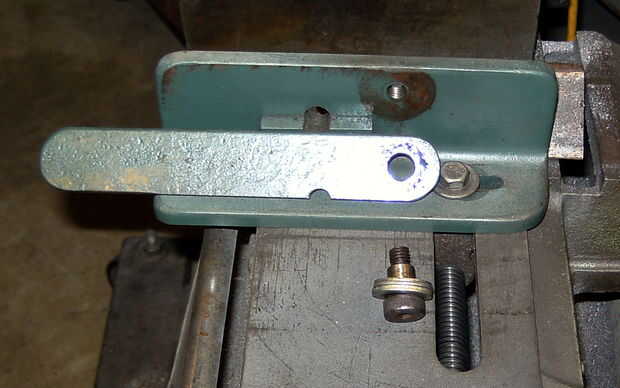

En este paso podemos ver la visión expuesta del perno.
Aquí la parte difícil es tener el empuje bloque arriba bastante fuera de la web del ángulo que pone completamente en el interior de la pierna. Esto se logra poniendo el agujero para el perno de pivote alto suficiente. Ha acuñado el bloque de empuje para arriba temporalmente, alto, para determinar esta colocación.
Confuso saber. Trate de pensar como trabajar desde la parte inferior, hasta. Estamos utilizando el interior de la pata de ángulo inferior como referencia para todo otro derecho.
El centro del brazo es situado y describen a continuación. Entonces puede fijar el brazo y movible de la quijada para perforar y grifo para el perno. El brazo entonces se perfora por el hombro y manga.
Pudiendo localizar este derecho agujero establecerá te tener que moler el bloque de empuje para adaptarse a la web de ángulo más adelante. Además de todo se ve bien si el brazo está a nivel con la parte superior de la mordaza. No planeo, pero sucedió algo casualmente para mí de esa manera.
No plan de este proyecto realmente, sólo tenía una idea y lo hizo. Tuve una idea que estaba harto de encontrar bloques de metal para cosas en mi mordaza. Ya hice el tiempo por ahora demasiado.
