Paso 1: Diseño de la puerta del gato

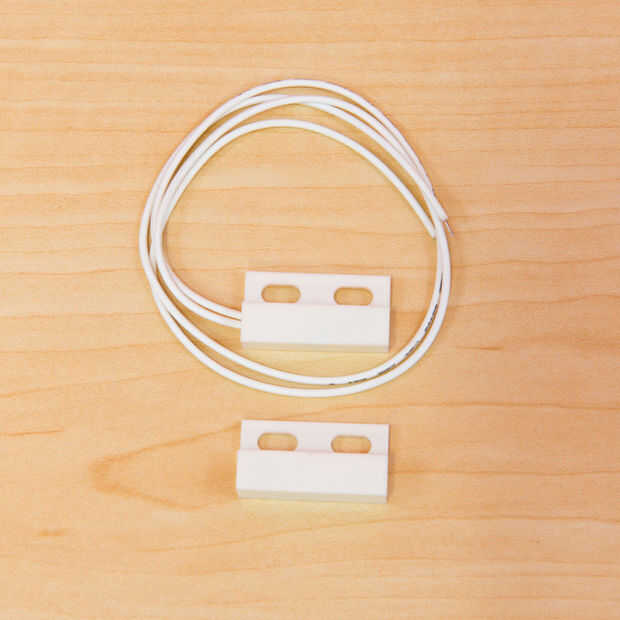

El interruptor magnético contiene un interruptor reed y un trozo de imán. Cuando se trata de la pieza de imán dentro de 20mm de la pieza del interruptor reed, se completará el circuito y el movimiento es capturado.

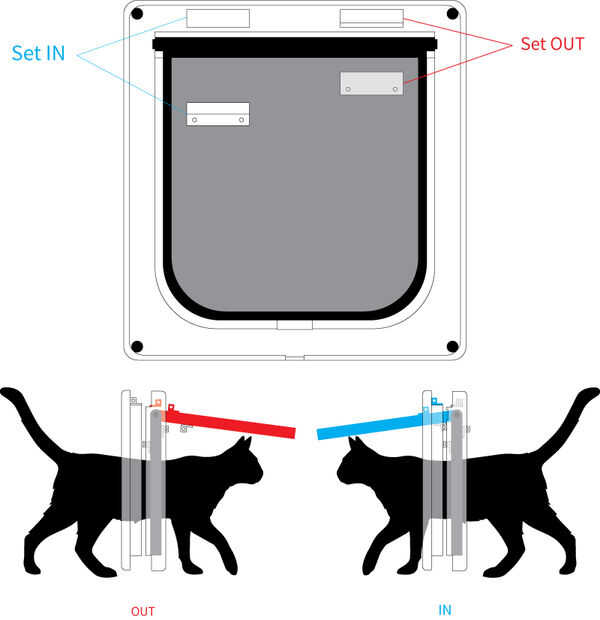

Necesitamos utilizar dos conjuntos de interruptores magnéticos para capturar el movimiento de la aleta de la puerta en cada dirección. Esto hace fácil de rastrear la dirección de la puerta aleta oscilaciones y, por tanto, determinar si el gato ha ido adentro o hacia afuera.
Las piezas de interruptor dos reed se instalan en el bastidor. Deben ser por encima de la aleta y en lados opuestos. Las piezas de imán se unen a la tapa, también en los lados opuestos. Cuando la aleta hace pivotar para arriba, tienen que ser lo suficientemente cerca como para accionar el interruptor de láminas. Puede tomar unos pocos funcionamientos de prueba para averiguar exactamente donde deben estar.
