Gas natural quemador V2 (2 / 9 paso)

Paso 2: montaje

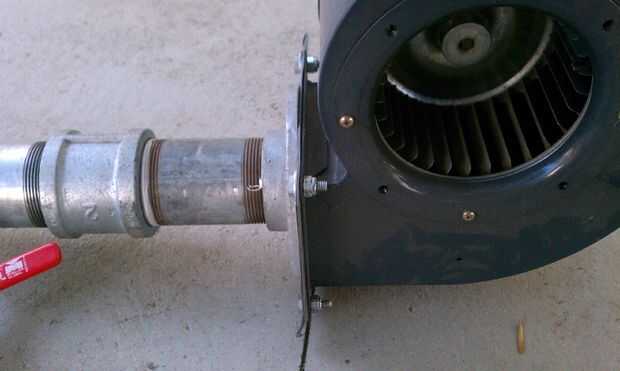

Montaje de ventilador
Otra vez usé el ventilador del quemador anterior, de que la pieza de conexión resultante es un niple de 2 "x 6". sin importar qué ventilador usas o cómo se monta el resto de la unidad gira en torno a se conecta a la cámara de mezcla (este tutorial utiliza una tubería de 2" de diámetro).

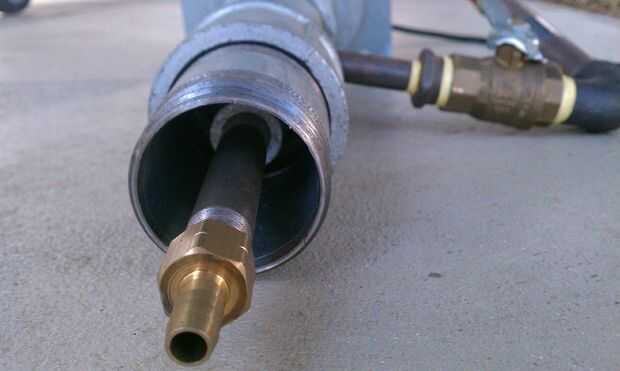

Cámara de mezcla
Asegúrese de utilizar el caño o cinta en todas estas conexiones. No quiero que cualquier escape de gas.
Medio camino abajo de la boquilla de 10"(así 5") Perfore un suficientemente grande como para uno de la tubería ½" negro pezón quepa.
Conectar el 90 a uno de los tubos de negro pezón; Sujete el tubo en el centro de la tubería de 2" con el 90 justo debajo del agujero.
Otros ½" tubo del tornillo en el otro extremo de los 90; Asegúrese de poner a través del orificio.
Soldar el tubo en su lugar tratar de mantenerlo más centrado posible.
Coloque el reductor de ½"- ¼" hasta el final de la tubería en la tubería de 2".
Conecte el acoplamiento en el extremo opuesto de la cámara para la conexión del ventilador.

Boquilla
* Como se indica en mi instructable que mi entrada de fundición es de 1 ½" favor de ajustar el tamaño de la boquilla para caber su propio.
Conectar el reductor de 2"-1 ½" a la boquilla de ½ "x 18" 1
Coloque la 1 ½" cuppling la boquilla de ½" x 18" 1
Conecte la boquilla de ½ "x 6" 1 a 1 ½" cuppling
* Como se acostumbra el quemador eventualmente que deterioran por lo tanto, el acoplamiento, permite una pieza final intercambiables.
