¿Garaje puerta pizarra (5 / 6 paso)

Paso 5: Haga inferior extensión bisagras

Ya que la distancia entre la parte inferior de la pizarra y la puerta se cambia como la curva de los cambios de puerta, necesitamos una bisagra para la parte inferior que puede acortar y ampliar para lidiar con esto.

Tendrás que jugar con donde el fondo es montado y con la colocación exacta de las partes en este paso que es la puerta de garaje muy especifico.

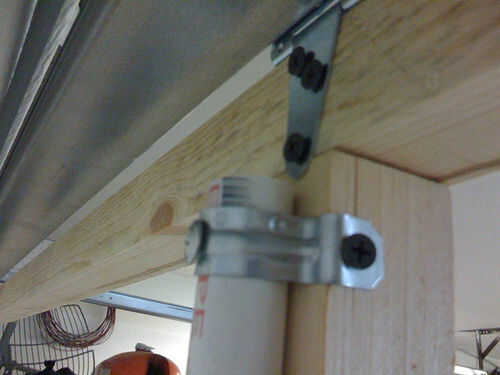

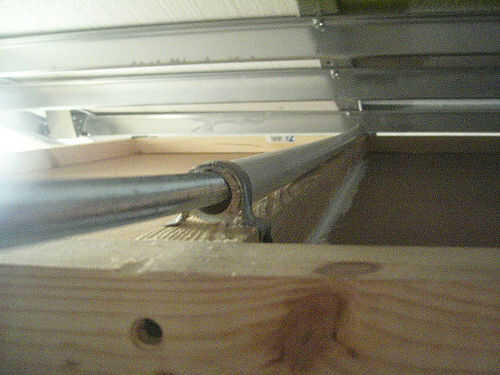

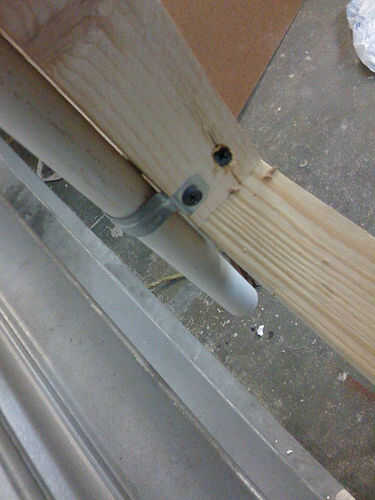

Utilice los soportes de tubería para conectar el tubo de PVC el las dos piezas del soporte vertical interior. Ponemos un tornillo en la parte superior para bloquear todos juntos. No ponga un tornillo en la parte inferior o Has derrotado el propósito entero de la pipa.

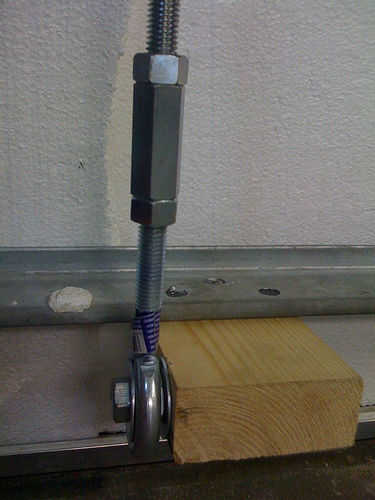

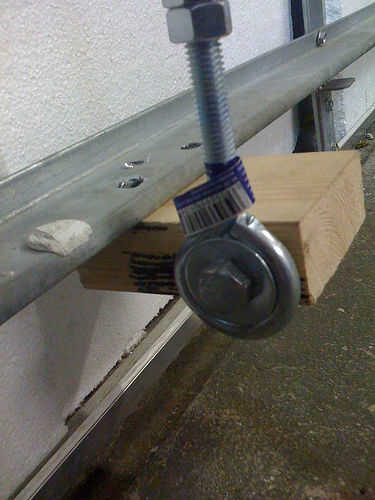

Una vez que el tubo montado, construir la mecánica de la bisagra inferior. Utilice el perno de anilla, acoplador de barra, par de tuercas y la varilla roscada para hacer una única barra de metal con un lazo en el extremo. Apriete todo apretando los tornillos contra el acoplador de barra. Esto forma una mitad de la bisagra inferior.

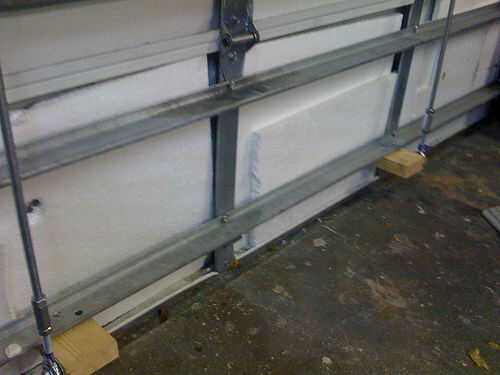

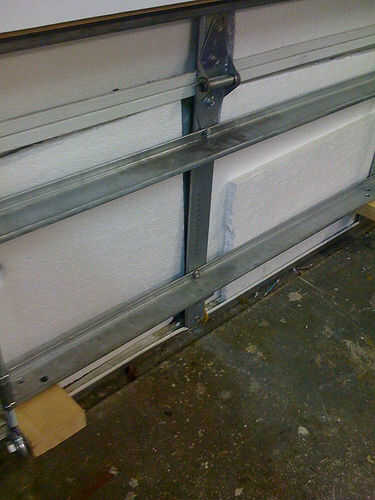

Use los pernos tuercas extras y las arandelas grandes para hacer la otra mitad de la bisagra. Esto consigue unida a la parte baja de la puerta. Hemos montado en el travesaño muy más bajo de la puerta.

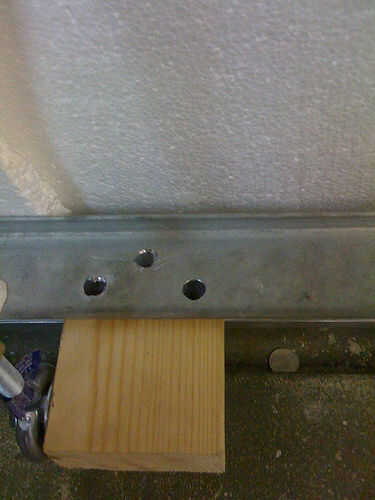

Perfore un par de agujeros en la puerta del garaje para que usted pueda obtener sus tornillos para madera a través del metal y la madera.

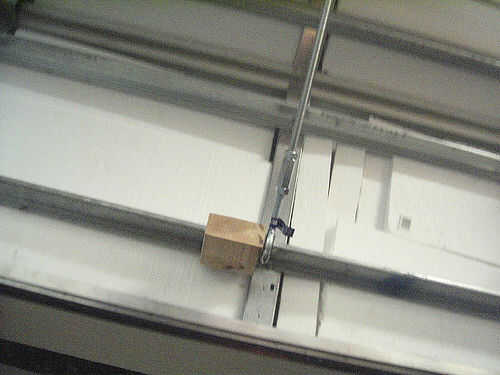

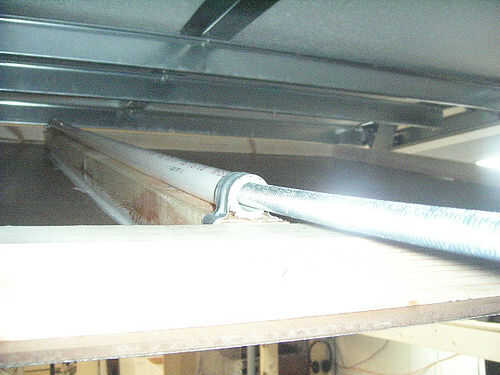

Ahora viene la parte difícil. Tienes que conseguir las varillas en los tubos de PVC y luego el obturador de lag a través del perno de ojo y la cantidad el lag tornillo en la madera que has montado en la puerta del garaje.

Vas a tener que jugar con las distancias y los tamaños exactos de las cosas para obtener el conjunto funcionar sin problemas.

Aquí tenéis un vídeo de cómo deben trabajar estas bisagras, o al menos la nuestra.
