¿gancho clip gigante (3 / 9 paso)

Paso 2: medir, medir, medir

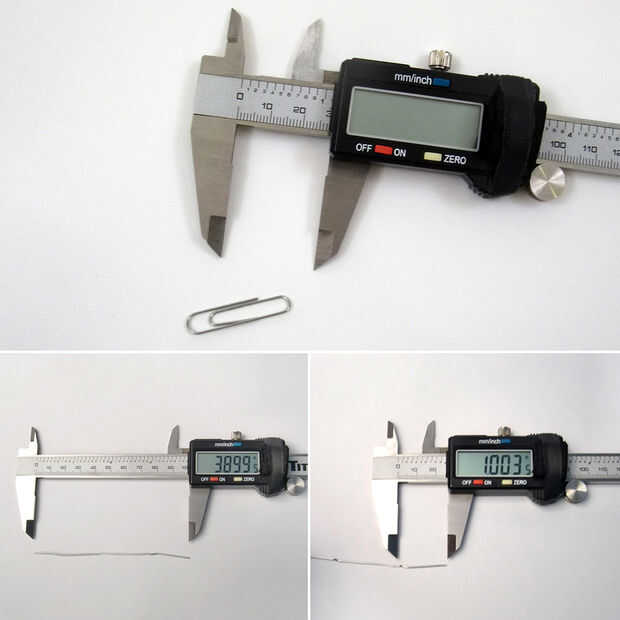

Usando calibradores medir un clip de referencia. Aquí están mis datos:

clip de papelImperialmétrica
longitud1.25"31,66 mm
Ancho0,275"6,97 mm.
longitud desenrollada3,89"98,81 mm
secciones de curva:

  • longitud 1
  • longitud de 2
  • longitud de 3
  • longitud 4

  • 1.00"
  • 1,304"
  • 1,506"
  • 0.645

  • 25.4mm
  • 33,1 mm
  • 38,3 mm
  • 16,4 mm

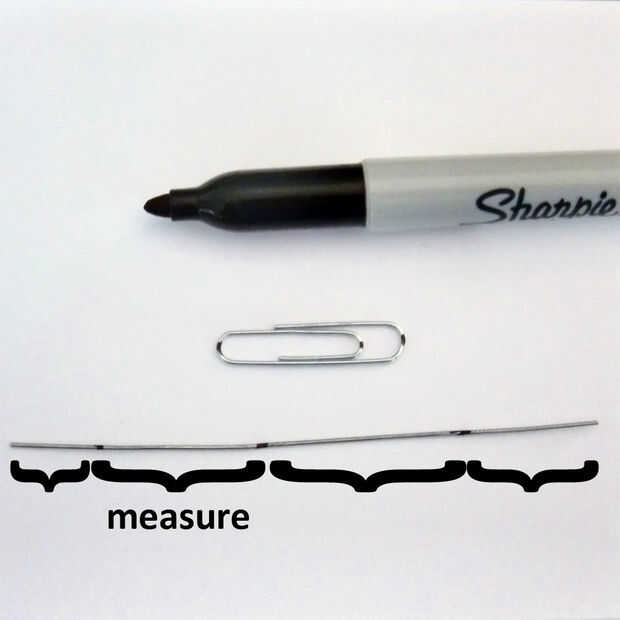

Me marcó el ápice de cada curva y luego había aplanado el clip, uso de las marcas como guía.

Una vez que sabemos las proporciones de nuestro clip mediremos la longitud de la varilla de aluminio. El cociente de la longitud de la barra de aluminio contra la longitud desenrollada del clip nos permitirá calcular las proporciones de las longitudes de cada tramo y donde las curvas deben ser. Fue la barra de aluminio utiliza 8' (96"/ 2.44 m) y la longitud desenrollada del clip fue 3.89"/98.81mm.


96"/ 3,89" = 24.68
Esto significa que basado en la longitud de la varilla de aluminio podemos hacer un clip aproximadamente 24 veces más grande que nuestro clip de referencia. Podemos aplicar este número en relación a cada una de las medidas y aplicar las nuevas medidas a la varilla de aluminio, esto le dará una indicación sobre donde deberían ser las curvas.
ignoraba el grueso de clip como no pude encontrar una barra de aluminio en la ferretería que tenía 24 veces el espesor de un 0,032" clip [0,79"]. Eso significaría que tendríamos una barra de aluminio que era más o menos: 3/4 = 0.75
4/5 = 0,8
11/14 = 0.7857142857142857
15/19 = 0.7894736842105263
86/109 = 0.7889908256880734
703/891 = 0.7890011223344556
789/1000 = 0.789
aparte de ser de 3/4 una dimensión común, la barra habría sido demasiado gruesa para doblar efectivamente sin algunas herramientas serias

También medí las dimensiones interiores de la clip por lo que pude averiguar de lo que sería la circunferencia de la curva.

curva grande: 0,212"
curva media: 0,161"
pequeña curva: 0,119"

Más información sobre la circunferencia de la curva en el paso 4.
