Gamepad para PC Motion (9 / 12 paso)

Paso 9: Haga: paso VI

Casi terminado! Vamos a agregar el Cable USB;

Recorte de la chaqueta de goma exterior y protección de exceso del Cable USB. Verás 4 alambres dentro del cable. Usted querrá exponer unos 6" de los cables - tira el conductor y los conductores de cada uno de estaño.

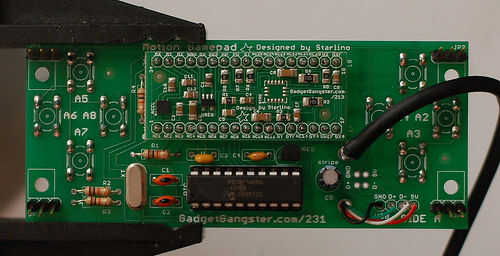

Ejecutarlos en el orificio superior y por el agujero inferior, como se muestra en la imagen. Una vez que estén a través de, a conectar cada cable a la Junta;

Negro: GND
Verde: D +
Blanco: D-
Rojo: 5V

Por último, poner el PIC en el zócalo - Nota los puntos de la muesca a la izquierda.
