Paso 8: Cableado de la energía

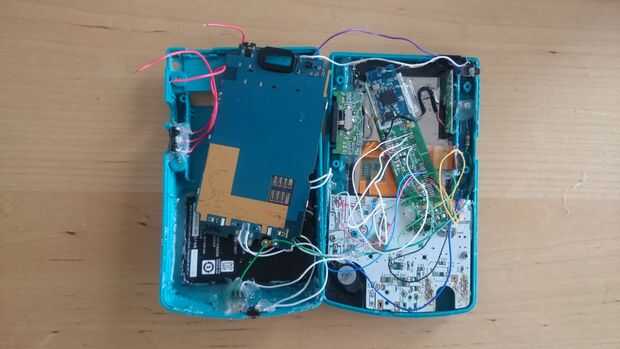

A menos que quieras tu GameDroid para durar unas pocas horas, usted necesitará agregar un puerto de carga. Personalmente, he decidido aumentar el tamaño del puerto de carga original y stick en un puerto MicroUSB de allí. Entonces alambré que batería original del teclado cables a la batería del teléfono, pasar el cable positivo a través del interruptor de potencia de GameBoy. Así, puedo convertir el teclado y apagar a voluntad, independientemente del teléfono. Yo había soldado cada cable desde el puerto de MicroUSB a su pin correspondiente en el puerto de MicroUSB del teléfono, así que puedo cargarlo y tener funcionalidad completa USB. También tomó un LED y había conectado a los pines del puerto MicroUSB, con una resistencia de 10K entre positivos y negativos. Quise utilizar los LED rojos originales de Game Boy, pero me las arreglé para freír 3 de ellos antes de ponerlos a cualquier uso. Me conformé con un LED blanco en su lugar. Este LED es básicamente un indicador para ver si se está cargando o no.

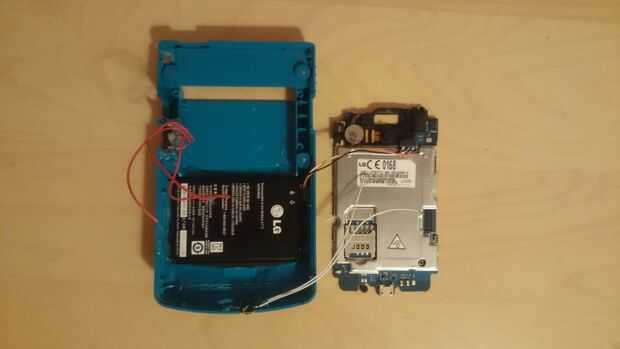

Mi primera versión de la GameDroid tenía el teclado incluye su propia batería y circuito de carga, pero la carcasa de GameBoy no se cerró. Y eso es un problema. Terminé usando la batería del teléfono al poder al teclado.
