Gameboy Macro (2 / 6 paso)

Paso 2: En cuanto a resistencias

Se necesita una fuente de resistencias a hacer este trabajo.

He visto tutoriales diciendo que solo tienes que saltar (conectar dos puntos con alambre o soldadura) las almohadillas de prueba marcan LEDA2 y LEDC2, pero he probado esto en dos DS Lites y un DS Phat y puedo decirles que no va a funcionar. También he visto tutoriales que sugieren que usar un LED funcionará. Esto no ha sido cierto en mi experiencia. Mi segunda prueba, después de descubrir que no funciona las pastillas de la prueba de salto, implicó fijar una serie de LEDs para las pastillas de prueba. Llegué a 5 antes de LEDs se terminó y dio para arriba. Mientras que podría funcionar para algunos, no es un método fiable y LEDs combinan con los cables conectados hace desperdiciar demasiado espacio dentro de caja de la DS. Único lo que le dará un resultado confiable 100% del tiempo es una resistencia de la resistencia correcta.

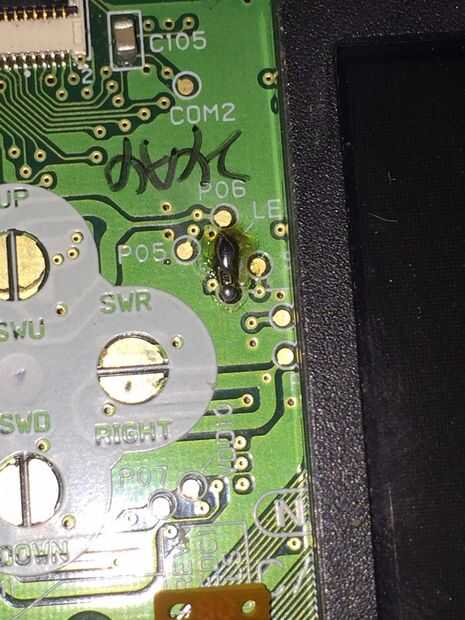

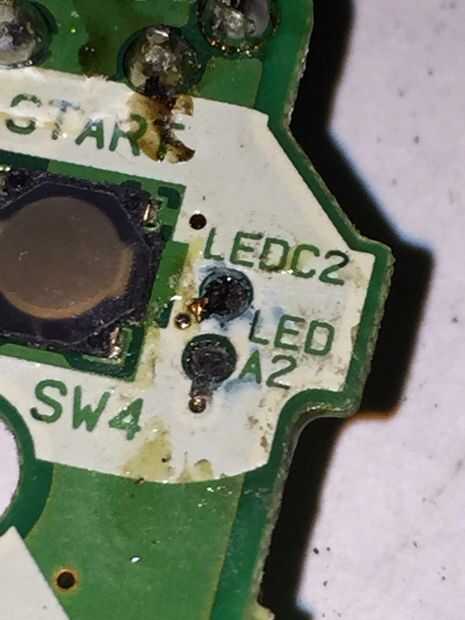

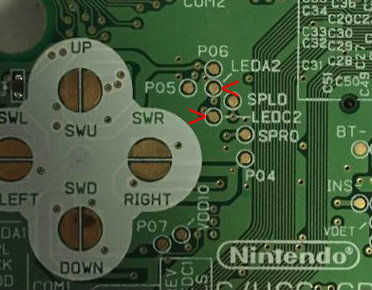

He visto tutoriales que dicen que necesita el cable de cinta de la pantalla superior a su resistencia a la soldadura. Mientras que puede que funcione, es tonto y le agrega volumen inútil dentro de una caja ya encogida. Lo que tienes que hacer es soldar una resistencia entre las almohadillas de prueba LEDA2 y LEDC2. En el DS Phat, éstos están en la parte superior derecha de la parte delantera de la placa principal. En la DS Lite, estos están a la derecha del D-Pad en la parte delantera de la placa principal.

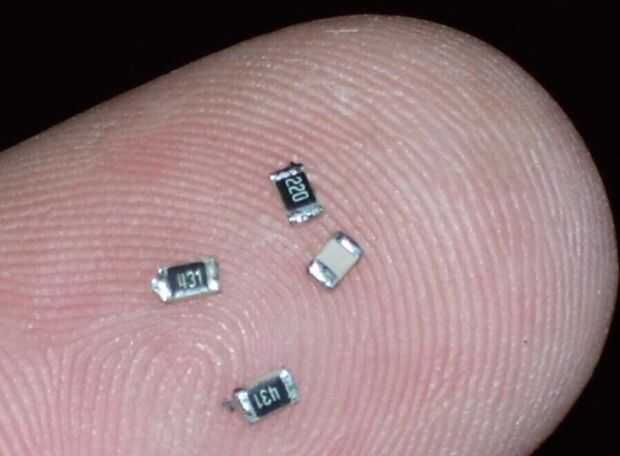

Los dos tipos de resistencias que es probable que encuentro son liderado resistencias y resistores de montaje de superficie. Resistencias con plomo son pequeños, cilíndricos, típicamente marrón, tienen cables que salen de cada extremo y tienen un número de bandas de color en ellos. Las bandas le dirá cuántos ohmios de resistencia que resistencia tiene. Superficie montado resistencias o resistores de SMD, están pequeño, negro, tienen números impresos en la parte superior de ellos y se sueldan directamente sobre la superficie de una placa de circuito. Los números en resistencias SMD le dirá que es la resistencia.

Había usado resistencias SMD por dos razones:

1. SMD resistores son pequeños y ocupan sin espacio alguno dentro de la caja, y resistencias con plomo se toman mayor cantidad de espacio si se monta correctamente, incluso más espacio si se hace mal.

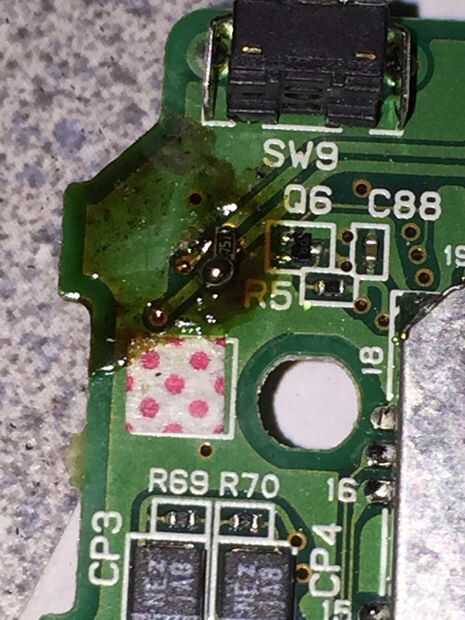

2. resistencias SMD son más fáciles de venir por estos días. Mi fuente de resistores SMD fue la placa principal de un viejo, roto, Game Boy Color.

La razón que tenemos que utilizar resistencias es porque al arrancar la DS comprueba si poder se procede de la pantalla superior. Si no detecta el poder ser dibujado de la pantalla superior, sabe el DS la pantalla superior está desconectada y que algo está mal, y aborta el arranque. Cuando esto suceda que verás el poder de la luz a verde, luego la pantalla inferior parpadeará una vez blanco y se apaga la DS.

La resistencia real que necesitamos para engañar a la DS en el pensamiento de que está conectada la pantalla superior es en el aire. Muy poco y sabe que hay un problema y se apaga. Demasiado y otra vez hay un problema y se apaga. He visto demandas que se trabajará con una resistencia tan baja como 330 ohmios, pero probé con una resistencia de 350 ohm y no podría conseguir que arranque. También lo probé con una resistencia de ohm 2500 (2.5 k) que no funcionó. En mis tres Macros de Gameboy, uno completo y dos en curso, he utilizado tres resistencias diferentes. Una resistencia de 750 ohm, un resistor de 1000 (1k) ohmios y una resistencia de ohm 1500 (1.5 k). Los tres de aquellos trabajaban para mí.

Conectar las resistencias puede ser complicado, ya que los resistores SMD son muy pequeñas. El primero que se me quitan de la placa principal de Game Boy Color tiene cayó en la parte superior moteada de mi banco de trabajo y se perdió para siempre. El segundo tenía sentado en un trozo blanco de papel para que no se pierden, pero estornudó y sopló lejos. Usted tendrá que utilizar pinzas para sostener y posicionar la resistencia SMD para soldar. Lo único que pude hacer que funcione es primero agregar una gota de soldadura a los cojines, sosteniendo la resistencia SMD que necesitan estar con las pinzas y luego derretir el estaño con el soldador.
