Paso 1: procedimiento
Procedimiento
En primer lugar, asegúrese de que tener un área de trabajo bien preparada para llevar a cabo este mod. Siempre ayuda para tener amplio espacio para trabajo y una superficie sólida y limpia para hacer a cualquier tipo de reparación de electrónica. Para ser extra cuidadosa, no te duele tiene una correa antiestática para garantizar la protección de los delicados componentes electrónicos de su sistema. También asegúrese de ajustar sus piezas en áreas suaves, no abrasivos, para evitar posibles arañazos o golpes. Siempre he tenido un paño de micro fibra limpia para encender mi caso piezas, pero una toalla de papel suave o tejido está bien.

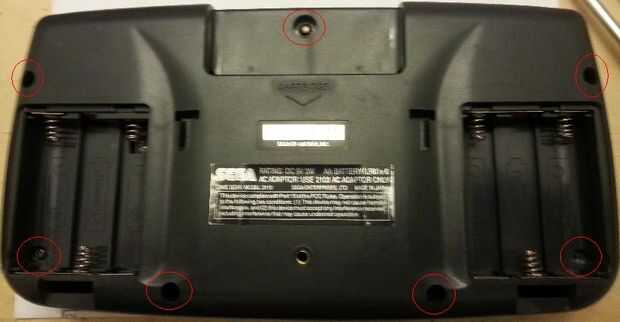

Voltee el GG para que la pantalla quede mirando hacia abajo. Asegúrese de que tener una servilleta o un paño debajo de la pantalla para evitar arañazos en la pantalla frontal (que es muy susceptible a un GG). Retire las cubiertas de pila y los 6 tornillos de cabeza Phillips; Consulte la figura (1) para más detalles. El tornillo de seguridad en la ranura de cartucho es 4.5mm y el tornillo de seguridad única en toda la unidad. Una vez que todos los tornillos retirar, quitar la parte trasera de la caja (3 conectores evitará que el caso de separar completamente.
Figura (1)
Había diferentes versiones de la Junta GG, pero el principio es el mismo. Una rápida búsqueda en internet puede ayudar a encontrar especificaciones de configuración específica de su unidad. A continuación, desconecte cuidadosamente los 3 conectores en la parte superior del sistema. No jale los cables, ya que potencialmente podría romperlos. Una vez que los conectores están desconectados, la mitad trasera de la caja ahora se puede quitar y dejar de lado.

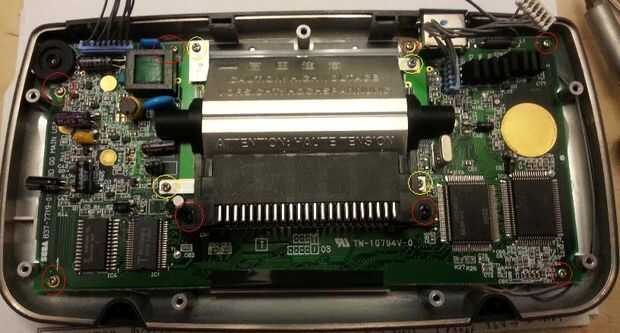

Ahora, podemos ver los entresijos de la GG. Hay 8 tornillos que sujetan el tablero en el caso. Se refieren a círculos rojos en la figura (2) para las ubicaciones de los tornillos y quítelos. En este punto usted ha probablemente coleccionado un buen número de tornillos, que tienes en una zona donde no puede perderlos. Como se puede ver en los círculos amarillos en la figura (2), la funda reflectante para el tubo de la iluminación se lleva a cabo 4 tornillos. Esta cubierta tiene que ser eliminado para poder realizar este mod.
Figura (2)

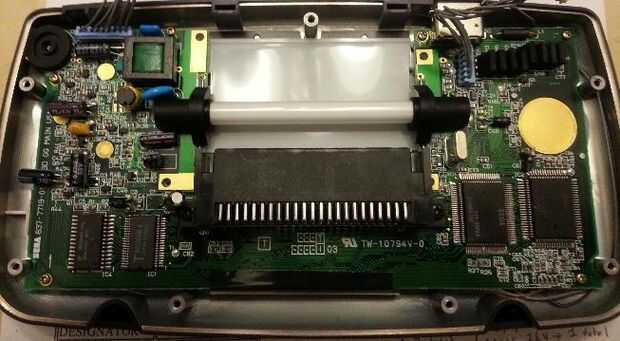

Retire la cubierta reflectante para acceder al tubo de iluminación, refiérase a la figura (3).
Figura (3)

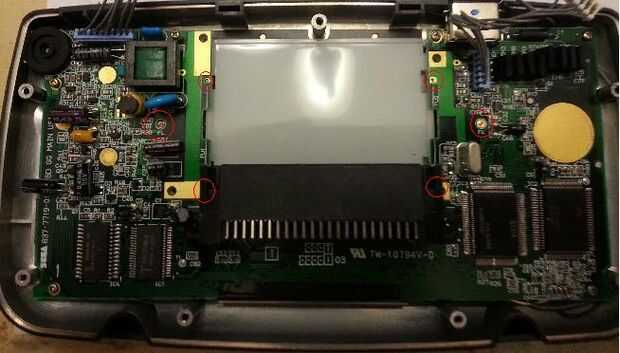

Ahora es tiempo de quitar siempre la batería potentes, chupando, monstruo de un tubo. En primer lugar, tienes que cortar los 2 cables sujetando el tubo a la Junta. También hay 2 resistencias al lado de los extremos del tubo, que ya no son necesarios y pueden ser desechados. (4) la figura muestra la ubicación de los cables y resistencias al corte. Una vez que el tubo y tapones se han separado de la Junta, puede ser lanzados lejos. Este es ahora el momento de comenzar a retirar los componentes adicionales, que fueron parte de los circuitos de tubo.
