Galletas CNC espirógrafo de basura (3 / 7 paso)

Paso 3: Derribando la Hi-Fi, alta fidelidad

A veces se siente triste a destruir un objeto y a veces se sienta esta curiosidad desentraña de desarmarla, especialmente cuando la pobrecita no funciona ya. Elige tu clan, que habíamos divertido para revivirlo!

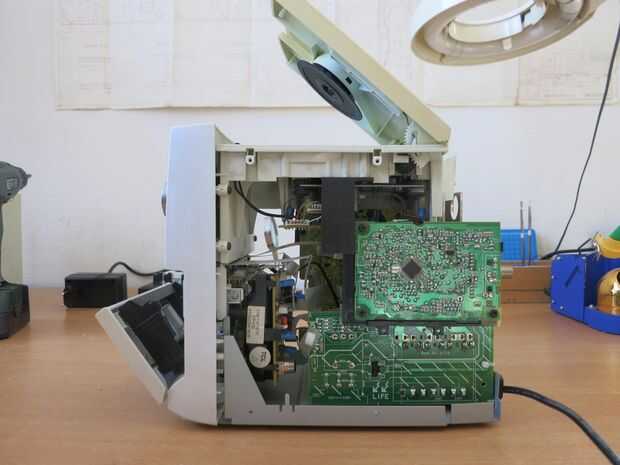

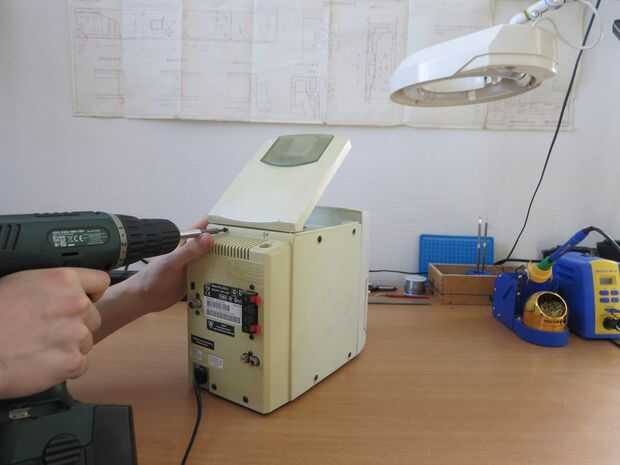

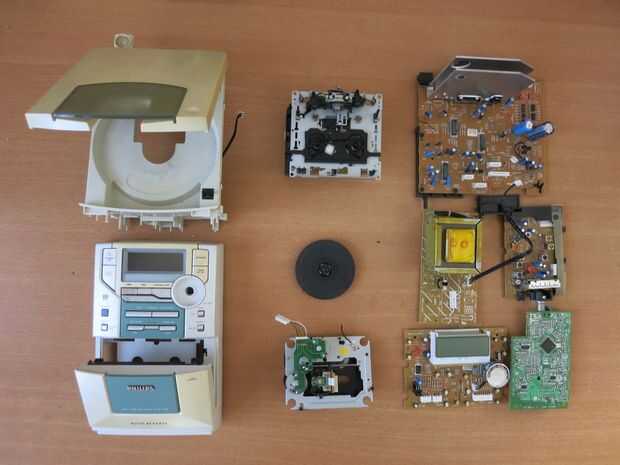

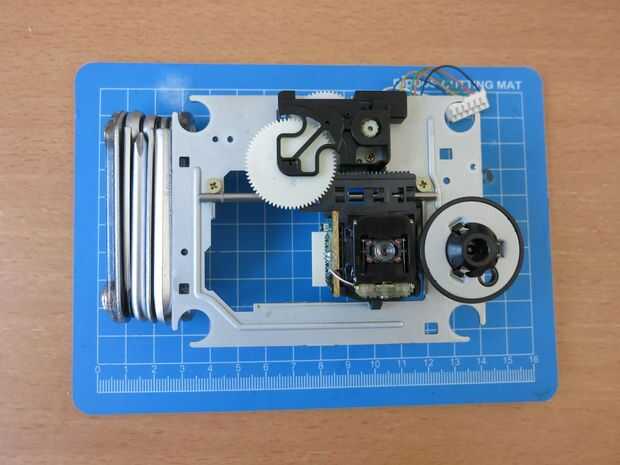

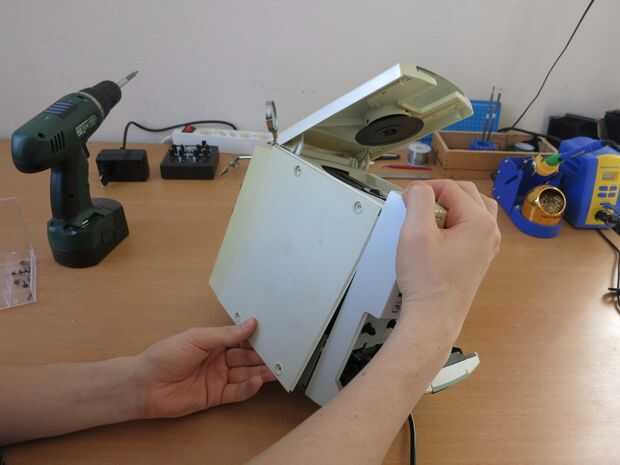

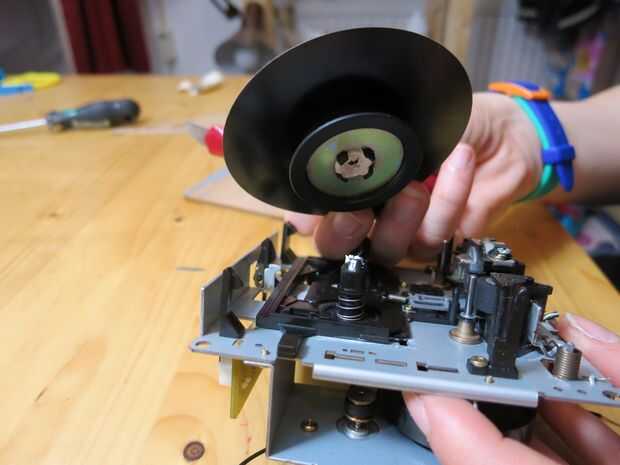

Es importante tener una buena variedad de destornilladores para esta parte. La mayoría de los plásticos son fáciles de romper. Una vez dentro de su objetivo es liberar a dos partes esenciales: el mecanismo de cassette, reproductor y el motor por un lado y el mecanismo del lector CD objetivo con su motor en el otro lado (en el centro del cuadro resumen). Un pequeño truco: la pieza de goma redonda (en la tapa de alta fidelidad que tiene CDs en su lugar, vea el cuadro quinto) es ideal para poner sobre el mecanismo de cassette (con un poco de masilla de cartel) como titular de la cookie futuro.

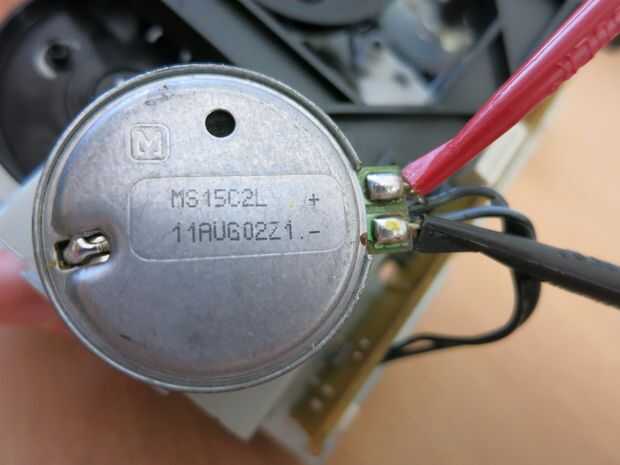

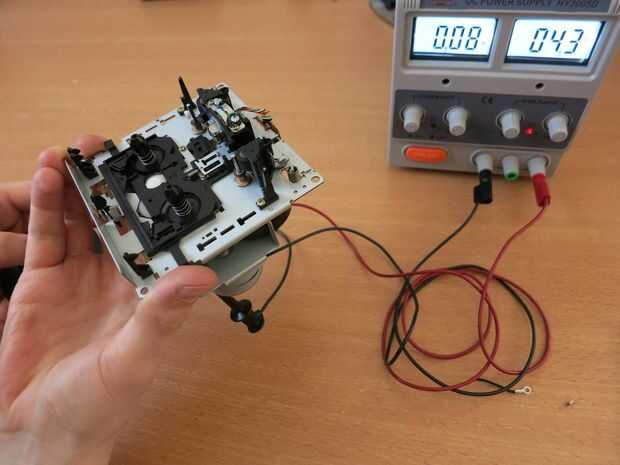

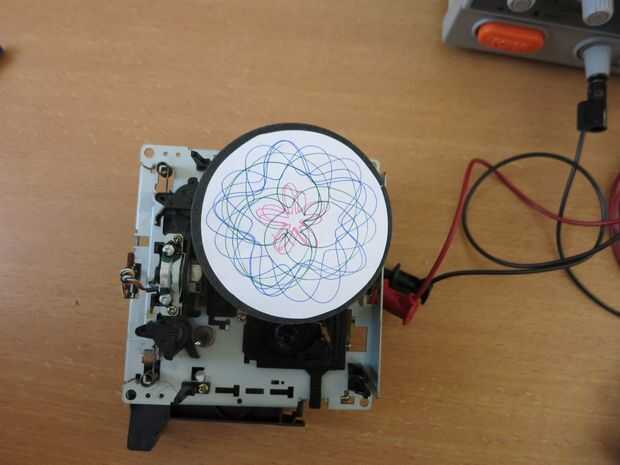

Ahora puede probar estas dos partes. Nosotros les hemos conectado a una fuente de alimentación. También es posible hacerlo con las baterías, aunque es menos preciso. Una vez tranquilizado sobre el buen estado de nuestra electrónica tratamos puntualmente algunos dibujos de espirógrafo antes de llegar al siguiente paso: programación.

(Puede mantener las otras partes de la alta fidelidad, el amplificador, la radio o la pantalla lcd podría sólo ser útil para un próximo proyecto).
