Galería de tiro interactivo (4 / 9 paso)

Paso 4: Construir la alternativa de gatillo parte 2

Si usted está mirando la posibilidad de un objetivo físico para una pistola de Nerf, pistola de aire, etc. este sitio dirá dará una técnica que puede ser adaptada a este proyecto. Utiliza un piezo y una placa de metal. Échale un vistazo http://www.electronicdrums.com/pads/pads2.htm pasos 3 y 7 son un ejemplo de huesos desnudo para una posible adaptación a este proyecto. Pienso probarlo y proporcionar fotos / esquemas más adelante.

También he construido mi propia versión de un objetivo físico usando un viejo DVD-r, un tablero de la espuma, un pulsador y pegamento caliente. También puedo publicar fotos / descripciones de eso.
Algo nuevo que aprendí con esto era cómo desencadenar el circuito 555 monoestable usando un pulsador SPST. En un sentido usando una señal de alto para activar el temporizador 555

*******

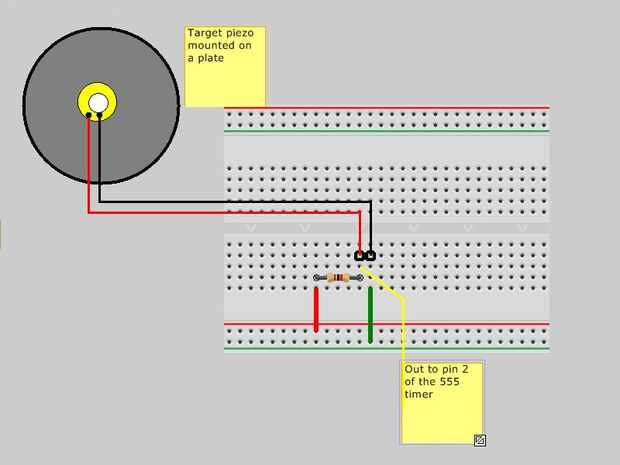

Actualización. Construí este objetivo piezo hoy. El piezo particular utilicé toma la señal baja cuando golpee desde el lado de destino. Por lo que no es necesaria la resistencia. Los cables piezoeléctricos iría entre el riel de suministro de voltaje y el pin2 de entrada.
