Galería de arte con las paredes móviles en bicicleta (2 / 7 paso)

Paso 2: desarrollo de cog

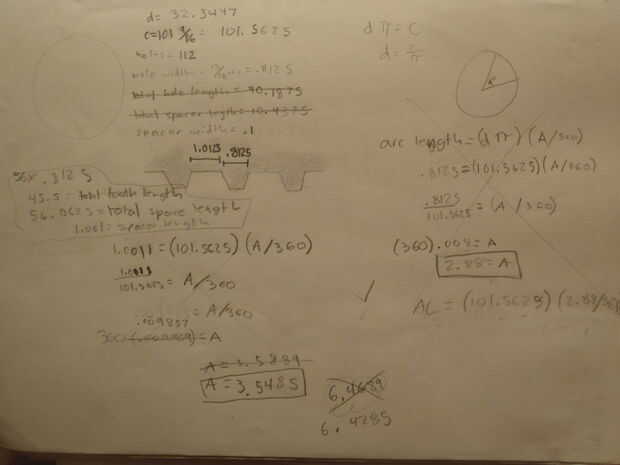

pensé que podría usar un programa generador de engranajes para hacer una pieza que encajaría en los espacios de mi valla. Y estoy seguro que pude pero no pude encontrar cualquier software libre que trabaja alrededor de mi necesidad específica. El problema era que el tamaño de los dientes y el espacio entre cada diente tenía que ser de diferentes tamaños para encajar en mi guía. Los programas de generador de engranajes con que jugaba fueron diseñados para que ellos podrían caber otro engranaje del mismo tamaño. Así que tuve que hacer un poco de matemáticas y mi archivo de illustrator ya era lo más cercano que tenía para la elaboración de software. Lo hice funcionar pero fue bastante esmerada.

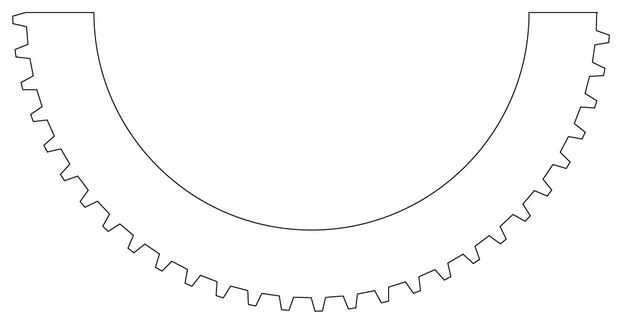

Comencé por trazar una línea, copiarlo y luego girando un específico grado y repetir hasta que tuve un poco de una sección y entonces centra todas las líneas, y luego copiar ese segmento entero y gira otra vez y centrado con el último segmento hasta que tuve un círculo completo de líneas que parecía un diente de León. Y después hice un círculo que era del tamaño de la dimensión externa de los dientes y un círculo que era del tamaño de la dimensión interna de los dientes. Luego poner todas las líneas de ésas en la cerradura y seriamente localizar cada punto con la herramienta pluma con mi zoom hasta arriba como sea posible para asegurar la exactitud. Después de hacer un poco de un segmento I copiado y pegado y rotado y los ensartados hasta que llegué a un círculo. Luego hice otro círculo que cabría en el diámetro de la rueda a que estaba planeando colocar la corona. Luego dividí el círculo por la mitad así que podría caber cortador del laser de mi escuela. Oh hombre era agotador a vivir ahora. Si alguien quiere mi archivo chungo me avisas.

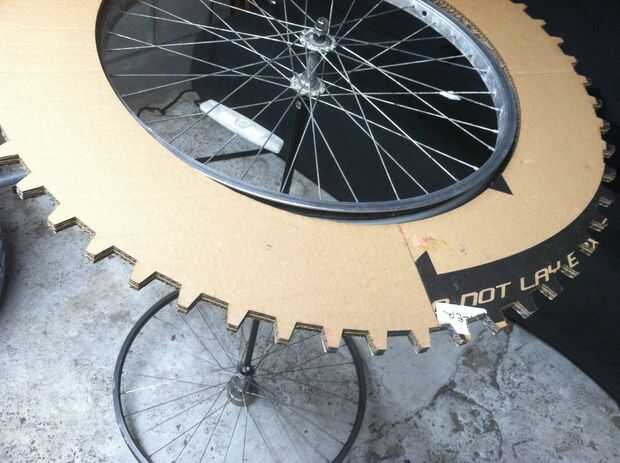

Entonces recibí la corona corte en cartón primero para ver si encajaría mi valla (Consejo: ir a tiendas de bicicletas y pedir para cajas de moto para una buena fuente de cartón de gran calidad). Pegué dos hojas de la cartulina con el corrugado en direcciones opuestas y parecía lo suficientemente robustos para uso de cartón como material real. Estaba inspirado en la bicicleta de cartón y pensé que podría funcionar. Pero luego comenzó a deformar y supe que sería la muerte de mí. Pero los dientes de corte caber la valla así que arrojó al suelo en algunos masonite y consiguió mi CV.
