Gakken Theremin Kit Hack (5 / 9 paso)

Paso 5: Conectarlo

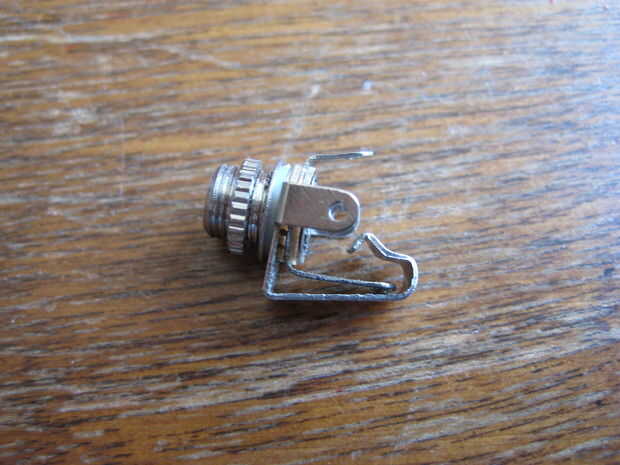

Ahora es el momento de conectar el conector. Esto puede requerir agregar un cable extra.

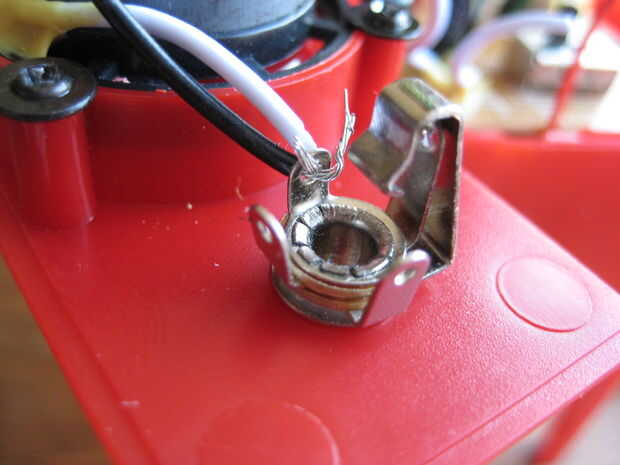

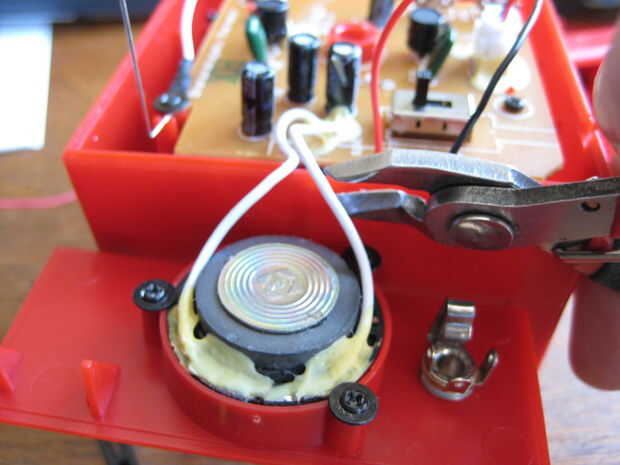

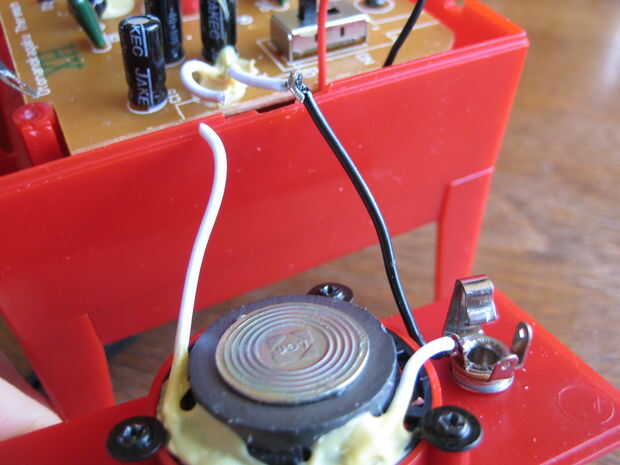

En primer lugar cable SP-(el cable de la derecha) a la ficha de señal de audio en el gato y la ficha menos el altavoz (que fue sólo conectado). O, dicho de otra manera, la ficha de señal de audio en el conector de SP y la ficha menos el altavoz.

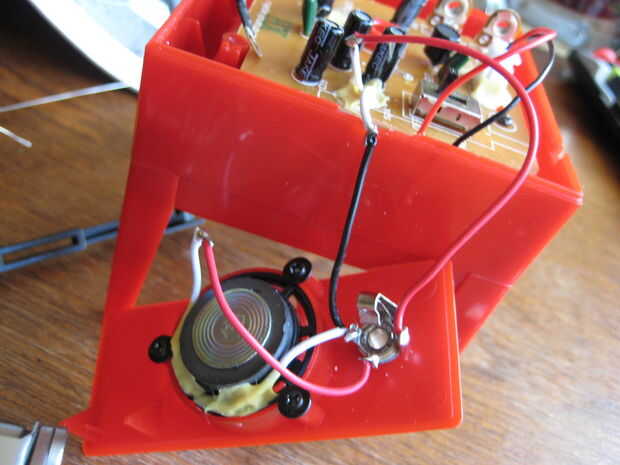

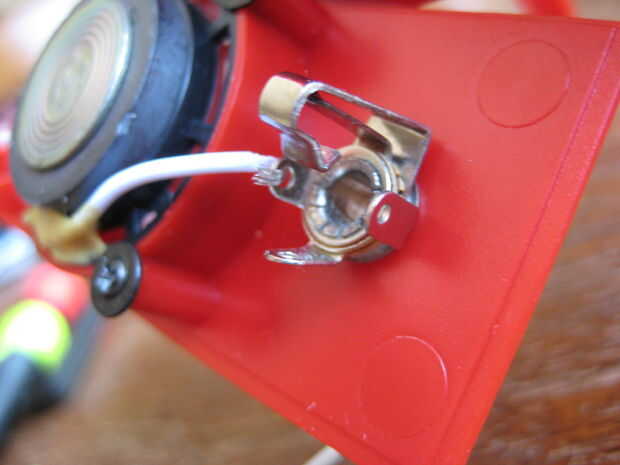

Entonces el SP + alambre (el alambre de la izquierda) a la ficha que se conecta a la gran redondeado poco metal en la parte posterior de la toma. Cable el terminal del altavoz al sólo otros libre jack + (la ficha que se conecta a la el interruptor de metal pequeño en el interior del gato). Esto apagará el altavoz (rotura de la conexión) cuando alguien conecta un cable de audio.
