Gafas Steampunk: Potenciadores de visión Personal (4 / 6 paso)

Paso 4: luces

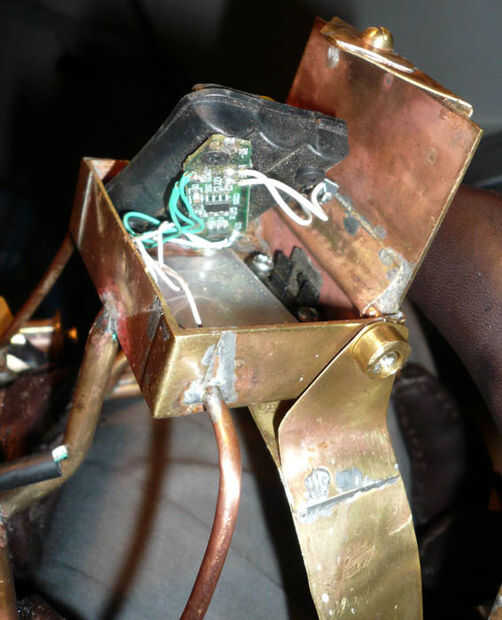

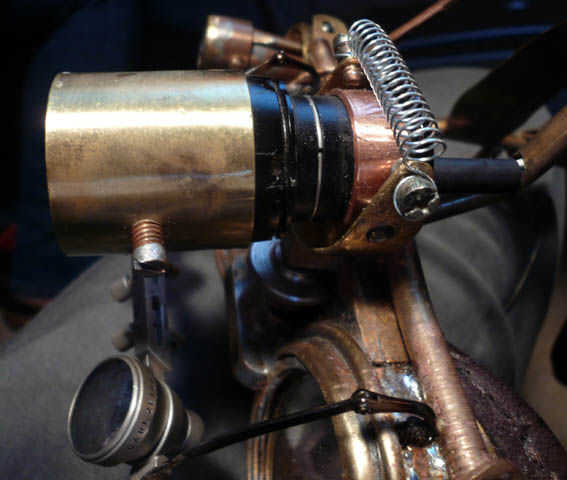

La unidad de iluminación principal aquí fue de una linterna de LED Cree que compré online y luego hackeado. He guardado la lente, el sistema de enfoque push-pull y la batería con circuito adjunto y micro-switch. Para mantener la estética Steampunk he hecho desde cero un nuevo barril de latón para la linterna del Cree y un caso de cobre amarillo para mantener la batería y micro-switch. Esto fue hecha simplemente de chapa doblada y soldada de latón. El retén de la tapa fue hecho por recocer un trozo de hoja de cobre amarillo de la chatarra y golpeando un acero rodamientos de bolas en el metal a más de su Ecuador, mientras que el metal estaba todavía caliente. Como el latón se contrajo, guardó el rodamiento de bolitas firmemente en su lugar. Esta construcción fue entonces soldada a la tapa frontal de la caja y Mella hecha frente a la parte delantera de la caja en el lugar apropiado para aceptar el retén del cojinete de bolas cuando la tapa esté cerrada. Simple, pero funciona sorprendentemente bien.

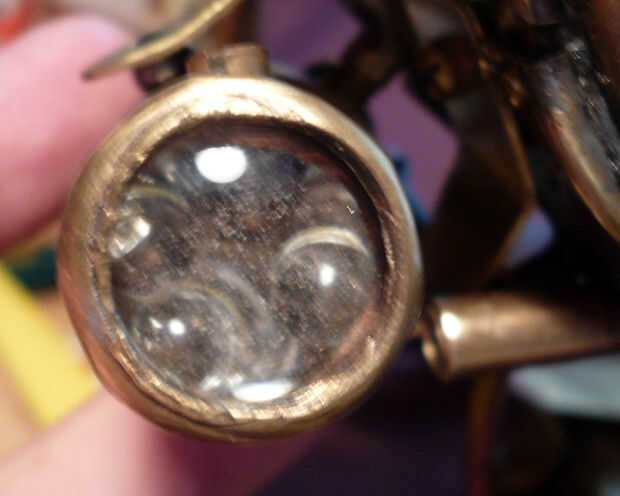

Las dos vidrieras laterales fueron hechos desde cero, utilizando tres bombillas LED, blanco brillante, en cada uno. Éstos se montan en un disco de madera, a su vez colocado precisamente en un tubo de cobre. Los LEDs, cada soldado a una resistencia de ohm 67, son conectado junto y conectado a la salida del circuito Cree, de modo que las tres luces funcionan juntos. El valor de la resistencia usado variará dependiendo de los LEDs seleccionados y el voltaje de alimentación que desea utilizar. Yo utiliza la potencia de salida de 4.5v de la linterna del Cree, tan a la medida de mi diseño para.

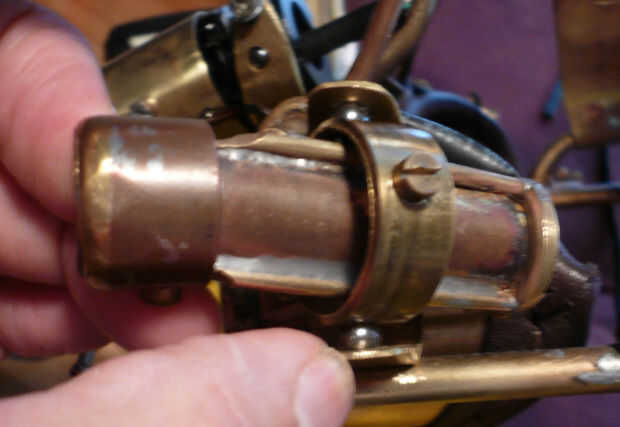

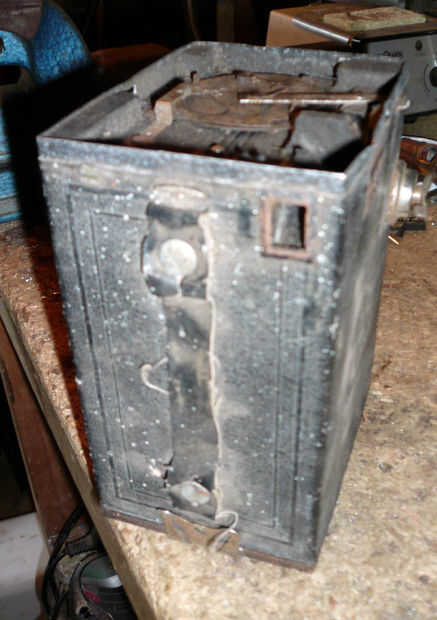

Las lentes de las luces pilotas fueron recicladas de una vieja cámara de Brownie caja que conseguí por $2.00 en el desguace. Montado en un sobrante de tubo de latón que tenía que sólo cubra el tubo de cobre en la que se montaron los LEDs. Reducido del final de la tubería de cobre por calentamiento y martilleo sobre una barra sólida anterior. Esto permitió que el back-end pasar el tubo de cobre mientras no permite que las lentes, que eran del mismo diámetro que la identificación de la tubería de cobre, para permanecer en el lugar sin caer fuera de la tubería. Luego se enrosque el tubo de latón en el eje de la tubería de cobre con un tornillo transversal. Luego se montaron las luces laterales terminadas en un círculo de bronce, corte de una tubería de cobre. tornillos fijan el punto medio del círculo de latón para el punto medio del eje o el cañón de la luz, que permiten movimiento alrededor de este punto central. El círculo de latón entonces se monta en un soporte de rodamiento enchufables.

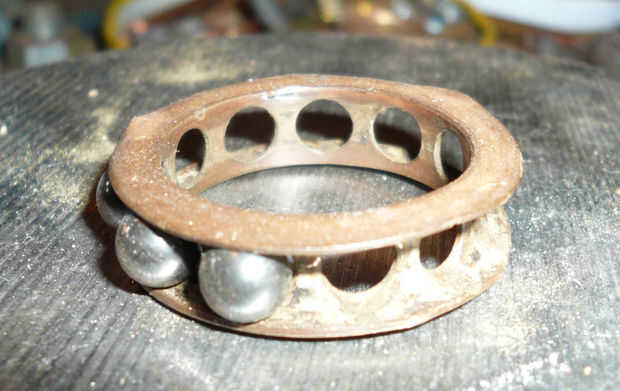

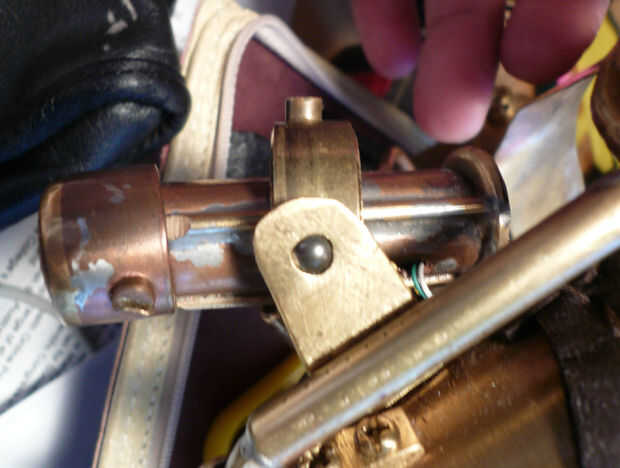

Cada una de las tres luces se puede mover alrededor de un eje a través de una gama de aproximadamente 45 º. en todas las direcciones, con un montaje de rodamientos de bolas. Los titulares se hacen crom bronce hoja, doblada en una forma de c y tener agujeros perforados en los extremos de las "armas" para tomar un rodamiento de bolas. similares agujeros en el cañón de eje de cada luz permite un agarre de fricción de los rodamientos de bolas entre los brazos y el cañón de hueco de luz. Si los brazos del soporte en forma de C están demasiado lejos aparte, la bola no se sostiene bastante bien y la luz no mantendrá su posición deseada. Si los brazos están demasiado juntos, es difícil conseguir las bolas a su posición. He encontrado que este diseño ha trabajado mejor con recocido no metal para los titulares C-arm. Las bolas sólo se cosecharon de un cojinete de bola-raza antiguo encontrado en el desguace.
