Gafas de visión de nocturna de frambuesa PI. (1 / 3 paso)

Paso 1: Los bits.

¿Porque las gafas tenían un RCA de entrada que podría ser conectados a una frambuesa pi y si tuviera una cámara en la parte delantera de que tal vez podría hacer una cruda serie gafas de visión nocturna?

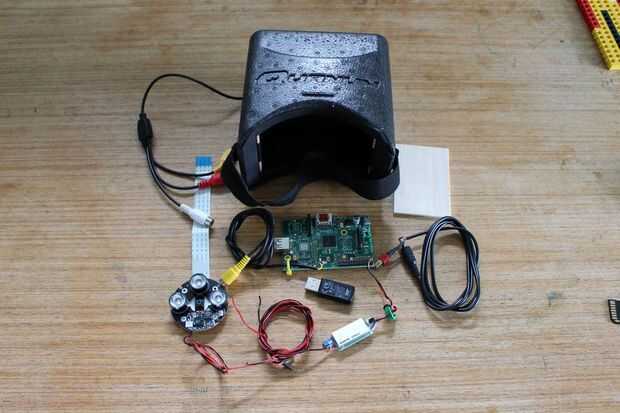

Así que para este proyecto se necesita lo siguiente:-

Frambuesa pi modelo una voluntad de hacer.

Quanum googles.

Cámara NOIR.

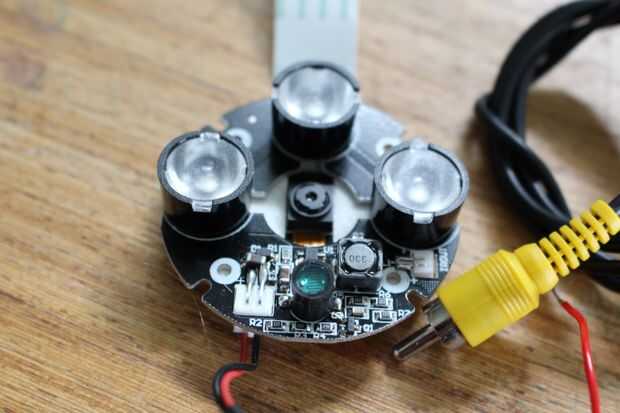

Fuente de luz IR.

Teclado inalámbrico y ratón.

Tarjeta SD con el sistema operativo de raspbian.

BEC (circuito de eliminación de batería para alimentar la frambuesa pi
con 5v usando una lipo de 3 celdas)

lipo de 3 celdas.

Ahora podría ser un poco de un geek pero sucede que tiene todos los elementos que necesitaba! Así que esto era solo por diversión y para ver si funcionaba y todo el conjunto sólo fue grabado juntos así podría ser despojado y usar las gafas para su verdadero propósito (FPV)

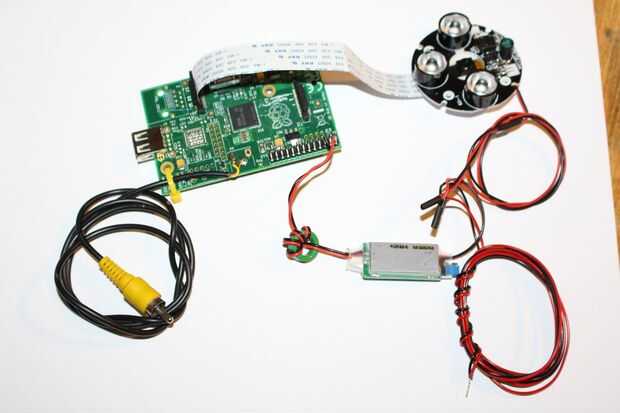

La frambuesa pi que tengo es un original "Un" modelo que ya hackeado para quitar el conector RCA (no para este proyecto) así que luego tuve que soldar un RCA hacia los botones izquierda. Las otras conexiones son los cables BEC que estaban soldados a los pines GPIO Pin 2 (o 4) para el positivo y pin 6 para negativo, vean las fotos. El modelo de la cámara entonces fue conectado a su conector.
En esta etapa conecté la frambuesa pi a un monitor y teclado/ratón inalámbrico (la frambuesa pi "A" sólo tiene un conector USB para que el teclado inalámbrico y el ratón funcionan bien con solo una que USB es necesario para el receptor) luego revisé todos los bits de trabajado encendido y apertura de la terminal y ejecutando

raspistill -t 0

Esto enciende la cámara por lo que obtener una vista previa pero no toma una foto.

También se puede utilizar

sudo raspistill -t 0 -k -o my_pics%02d.jpg

Esto le da una vista previa y toma una imagen si pulsa entrar guardar la imagen con una my_pics de nombre de archivo, fecha y hora + .jpg

Y si quieres tomar un vídeo puedes usar:-

sudo raspivid -t 0 -o video.h264

que toma un video continuo (time(-t) a cero). Y lo guarda como video.h264 nombre de archivo, sin embargo usted tendrá que "Ctrl C" para detener la filmación.
