Paso 1: diseño
2:
Como he dicho yo tengo el diseño adecuado, que voy a publicar a continuación. Sienta libre editar mis, o utilizarlo como es. Casi nada se puede hacer mientras mantienes una forma básica de las lentes como es. El archivo hecho en autodesk inventor. Hice los planos en inventor y funcionaba bien, pero no es el mejor Cad 2d sé apagado.
De lente para CAD.

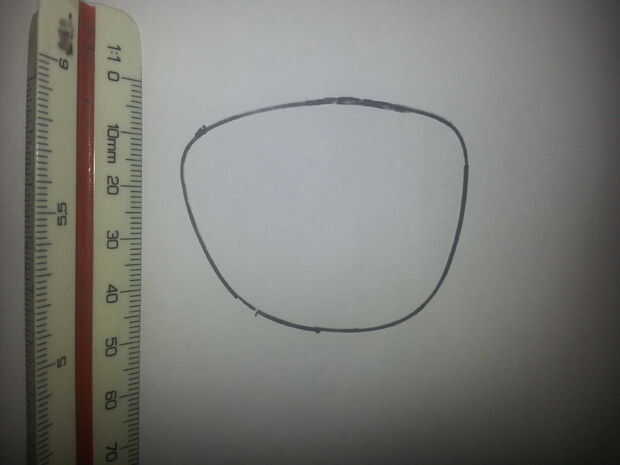

Se trata de cómo transfirió la forma de las lentes en cad... Empieza por tomar tu lente, presione hacia abajo en un pedazo plano de papel, luego traza alrededor de él con pequeños de la pluma/del lápiz. (ver imagen) Coloque una regla sobre el papel, luego tomar una foto. La imagen se utilizará para proporcionar la escala correcta en el programa de CAD más adelante. En su carga de programa de CAD la imagen en JPG, esto es posible en la mayoría de programas CAD. Cuando tengas tu dibujo en cad, hacer una referencia la misma longitud que su regla de la línea. Entonces la escala de la imagen así que la línea que trazaste es la misma longitud que la regla. Ahora tienes a escala 1:1. Ahora todo lo que queda es para trazar sobre la foto que subiste.
Nota: tomar la foto exactamente sobre la lente, y tal vez usted necesita recortar la imagen en la pintura antes de importarlo a software de CAD.
Otra alternativa, su lente en la pantalla del ordenador de cinta y dibuja alrededor del mismo. Lo hice la primera vez, pero no es la mejor solución!

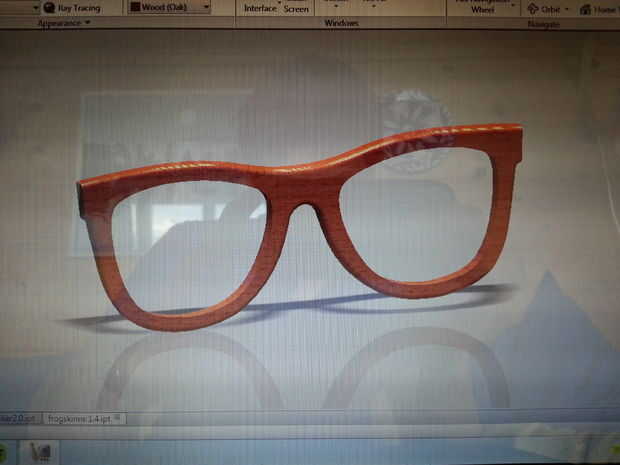

Una vez que tenga el esquema de la lente en CAD puede diseñar lo que quieras. El enfoque más sencillo es dibujar un lado del marco, entonces uso espejo comando para hacer el otro lado. Diseño feliz.
Archivos adjuntos:
los archivos están en: pdf, dxf y inventor.
Actualización: ya he subido los archivos en dxf + dwg 2007 versión, esta de archivos funcionará para la mayoría de ustedes. Todas las piezas son en un solo documento, como un pedazo de "corte de láser". Todas las piezas están en el primer archivo pdf.
Los demás archivos dxf e inventor son en formato de 2014.
Software CAM:
Usted también necesitará un archivo de cam, pero veo que no tiene sentido publicar mis archivos aquí. Porque no creo que el archivo que hice wil fitt su cortador cnc o láser. El software de la cam de simpelest que conozco es cambam http://www.cambam.info/ tienen un camino libre.
