Paso 7: Construir el circuito

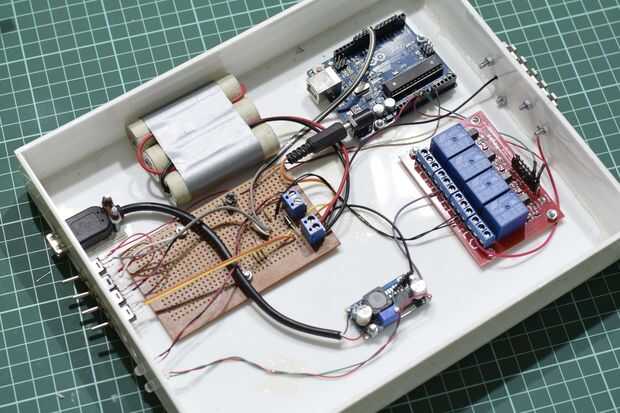

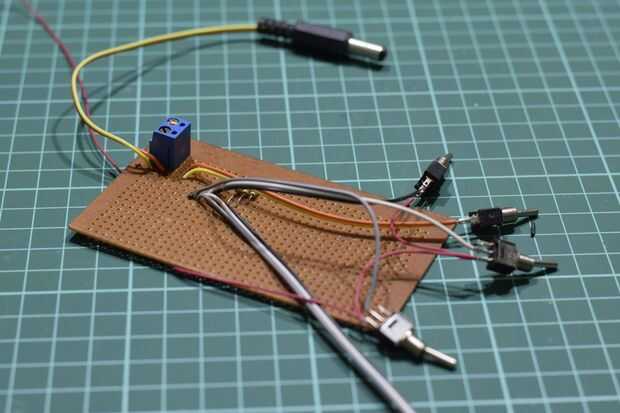

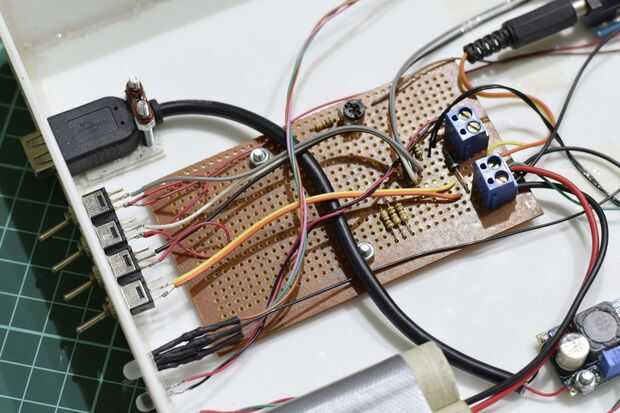

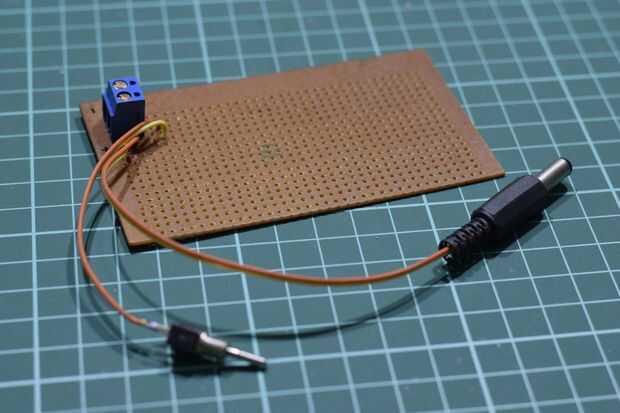

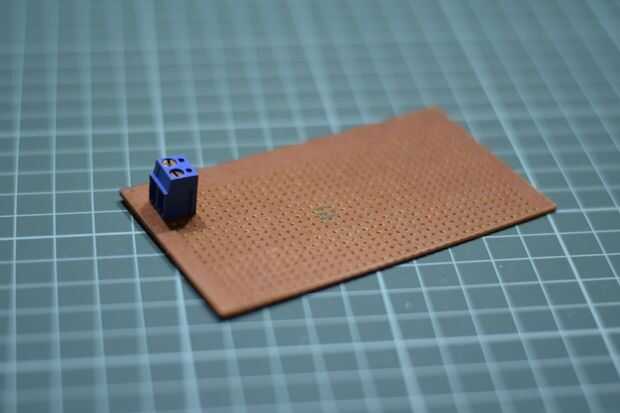

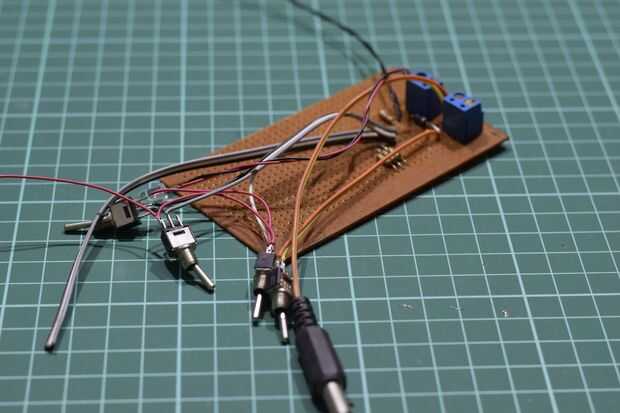

Bien la construcción comienza por cortar una pieza decente de perfboard. La soldadura de los conectores del bloque y el diodo. Hacer las conexiones necesarias. Cable de los interruptores junto con los motivos de resistencia 10 k. Básicamente sólo siga el diagrama y ayuda de las imágenes. Tener en cuenta que el + ve de los interruptores serán + 5v que hilo tan al arduino. El divisor de tensión es también bastante simple. Una vez que usted ha hecho todas las conexiones, mida el voltaje en las conexiones de arduino antes de conectarlo al arduino. Ninguno debería superar los + 5v. También tome nota que el divisor de tensión puede generar mayor que + 5v por lo tanto no le des 10k Variable sin medir la salida.

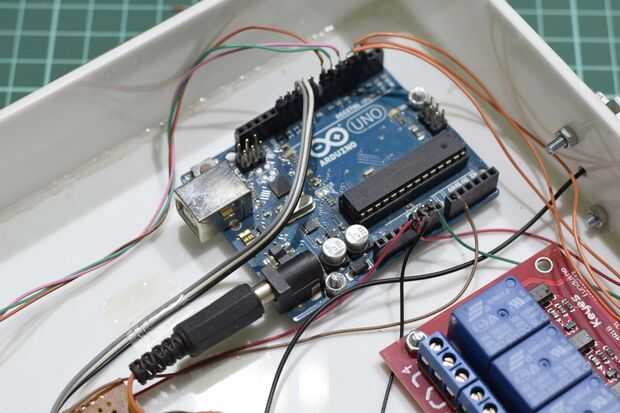

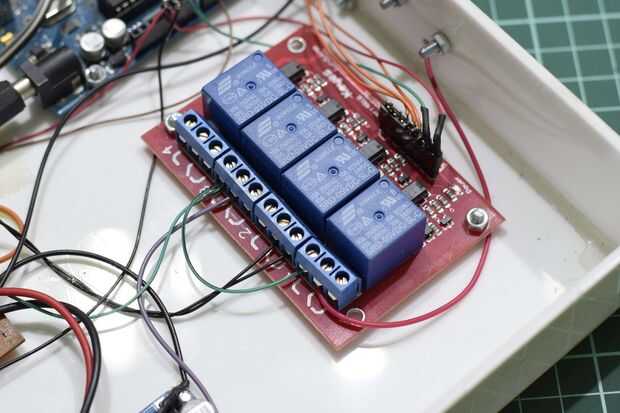

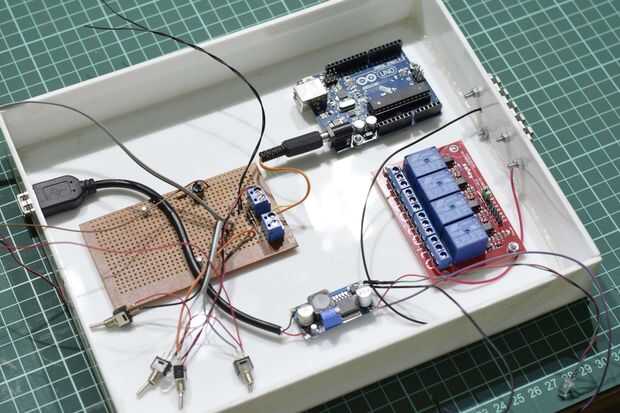

El circuito es que un poco desordenado poco su establo. Cable los relés que se deba. Para el Relais solar, amplié los cables del circuito de perfboard de y para los otros dos relés, alambré directamente a los módulos.

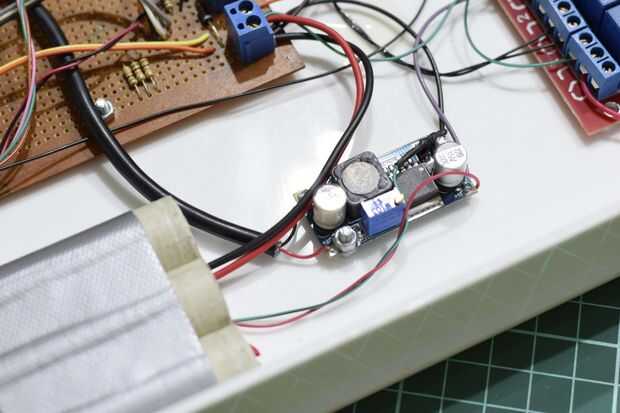

Soldar el conector USB con salida de carga módulo y cables en la entrada. Antes de llegar todo emocionado y conectar su teléfono móvil, asegúrese de que su conjunto a +5.30 voltios. Energía y medir la salida. Gire el recipiente para obtener el voltaje deseado. El indicador Led con una línea de resistencia de la soldadura. En cuanto al conductor del LED, simplemente soldar correctamente y las conexiones.
El Led RGB es simple. Conectar resistencias de 220 ohmios en sus tres terminales y luego conéctelos a arduino. Conecte a tierra el pin más largo.
Ir sobre él lenta y constante. Tómese su tiempo y no intentar hacer una sentada. Lo hice yo mismo por lo que sé no es fácil. Sólo requiere una mente descansada.
