Gabinete de MAME en 4 pasos claves (1 / 5 paso)

Paso 1: Fuente de alimentación ATX encendido

Lo primero que hice cuando empecé mi conversión fue abrir el gabinete, tomar un multímetroy tira el cableado del tablero viejo, así como el cableado de los pulsadores, palos y mecanismo de la moneda.

Sólo mantenía intacto el interruptor original, el cableado 110V para la luz de la marquesina, el cableado 110V para el monitor original y también los cables de 110V de la vieja fuente de alimentación de tablero de juego. De hecho es donde aprovechado la fuente de alimentación ATXde PC estándar.

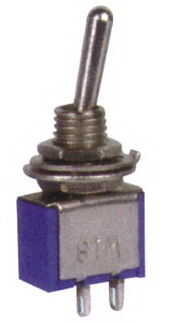

Más comúnmente, encender un gabinete de Arcade con la ayuda de un interruptor de palanca (véase foto), situado generalmente en la parte posterior o en la parte superior del gabinete. Este interruptor tiene dos componentes principales (eventualmente entre la luz de la marquesina de 110V):

  • El Monitor de Arcade (110V)

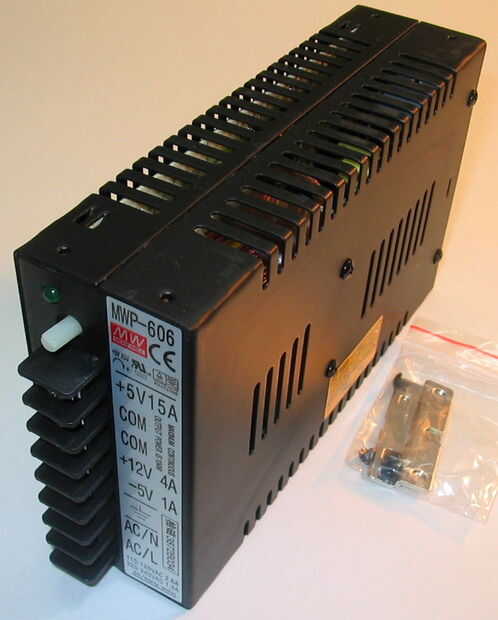

  • El cambio de fuente de alimentación que alimenta la placa arcade (PCB) 110V

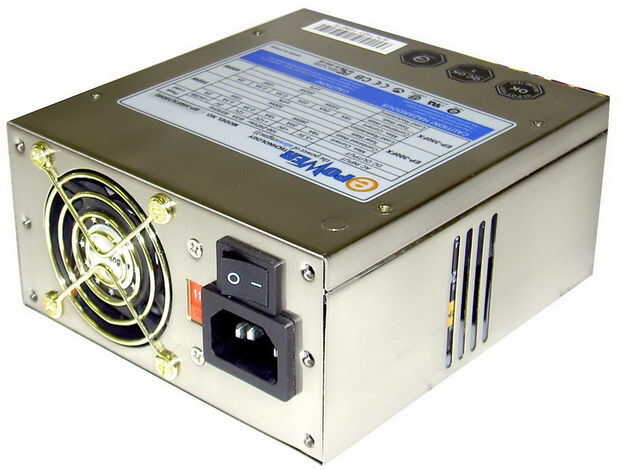

En un gabinete de MAME la placa arcade se sustituye por una placa base del ordenador. Para encender la placa base tienes que sustituir la fuente de alimentación de la conmutación con una fuente de alimentación ATX (PSU) ya que las placas base más recientes son del tipo ATX.

Pero ten en cuenta que mientras más placas de tipo AT-estilo tenían un botón de encendido que fue conectado directamente a la fuente de alimentación de la computadora, fuente de alimentación ATX se conecta directamente al botón de encendido del sistema, permitir que el ordenador se enciende y apaga por medio del software. Así incluso después de que reemplazar la fuente de alimentación de la conmutación con fuente de alimentación ATX, la placa base del ordenador (a diferencia del Monitor Arcade) no se enciende una vez del armario principal accionar el interruptor.

Entonces, ¿cómo puede usted, con la ayuda de un interruptor, encender el Monitor Arcade y la fuente de alimentación ATX?

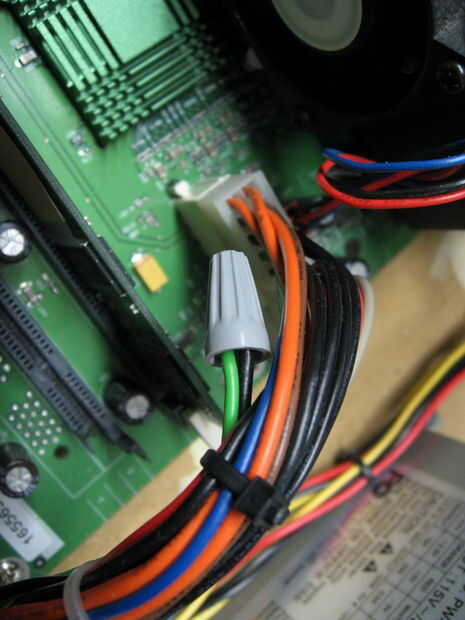

Para resolver este problema, soldó juntos PIN # 14 (verde que es PS-ON) y PIN # 15 (negro que es COM) del conector de alimentación 20 pines ATX. Después de esta modificación, el monitor y la placa base encender y apagar con el mando de un interruptor de nivel.

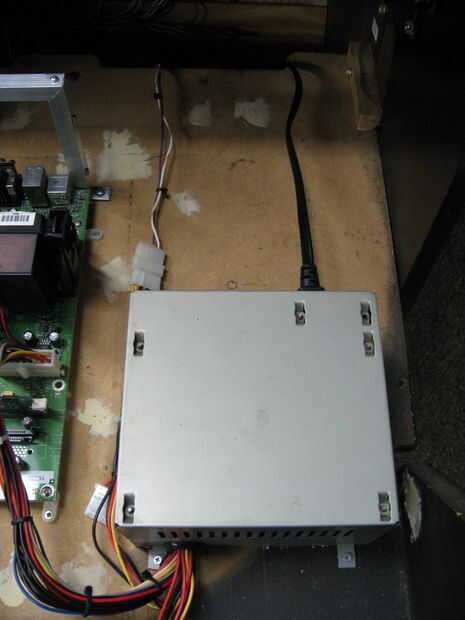

Después de que la fuente de alimentación ATX está instalada y modificada, eres capaz de poder en la motherboard, el duro en coche (que ambos están montados dentro del gabinete con algunos soportes apropiados) y aún el mecanismo de la moneda bombillas (+ 5V) utilizando un conector Molex de 4 pines.
