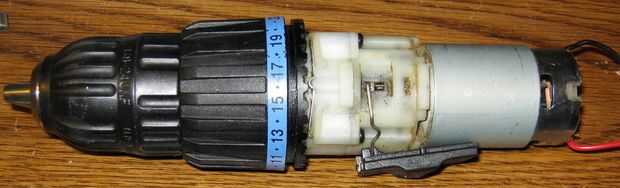

Así que antes de seleccionar el fusible necesita los requisitos para el dispositivo que alimenta. En este caso, es un 14.4Vdc motor clasificado en 1.3Amps. (Ver tercera imagen). Ahora como dije en otro instructivo
Se fija el voltaje, la corriente es máxima necesaria.

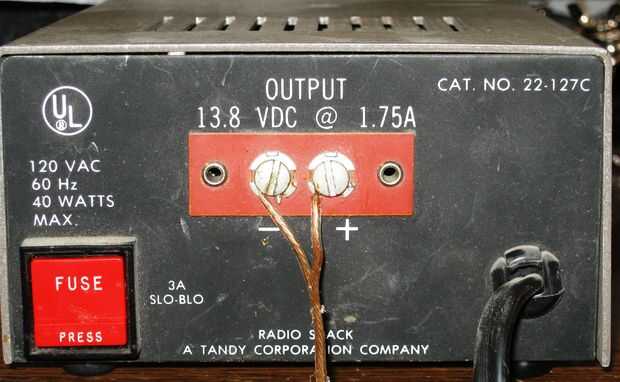

A continuación selecciona una fuente de alimentación que tiene la misma tensión y una intensidad más alta que el motor (ver segunda foto). Como se indica en lo otros Instructable, se fija el voltaje, la corriente es la máxima que puede suministrar la fuente de alimentación pero potencia todo el dibujo menos corriente.
Punta: Ahora para la selección del fusible. Seleccione un fusible que no exceda la corriente nominal del motor, 1.3A.
Este motor es clasificada en 1.3Amps. Ahora si lo ejecuta, mides probablemente mucho menos. Pero cuando está en funcionamiento, puede cambiar la carga del motor que puede aumentar la corriente necesaria.

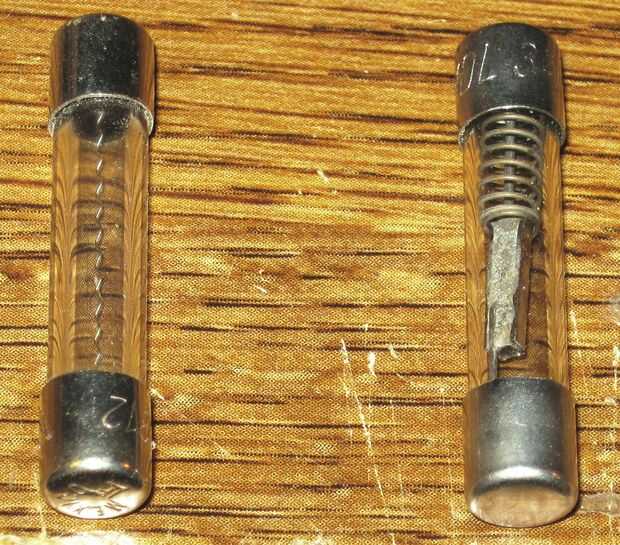

Qué elegiría es un fusible que es igual o ligeramente más alta que la especificación del motor y menor que la potencia actual de suministro. Hay dos problemas. No puede haber un 1.3A fusible fácilmente disponible. Dos, CC los motores tienen una sobretensión cuando ponga en marcha, que probablemente podría superar la nominal 1.3A. Es por eso recomiendo un fusible de acción lenta. Se diseñan para manejar una oleada actual por encima de su valor nominal. Para esta aplicación, yo personalmente seleccionaría un 1.5Amp fusible de acción lenta.
Selección de un fusible por debajo de la fuente de alimentación nominal es preferido como algunas fuentes de alimentación pueden funcionar a su capacidad nominal, pero puede ejecutar muy calientes y tienen una vida útil acortada.
Uso: Oficialmente, se debe utilizar un 1.3A fusible de acción lenta (o más pequeño si usted no puede encontrar uno).
El lector puede quejarse que es de la fuente de poder 13.8Vdc pero el motor es 14.4Vdc. En teoría, es un problema pero en el mundo real no es. Mayoría de los motores DC se desarrollará en voltajes menos clasificados. De hecho, este motor es de un taladro recargable. El camino, tienen velocidad regulable es variando la tensión.
