Fundamentos de la proyección de imagen termal (4 / 10 paso)

Paso 4: ¿Qué es una cámara termográfica?

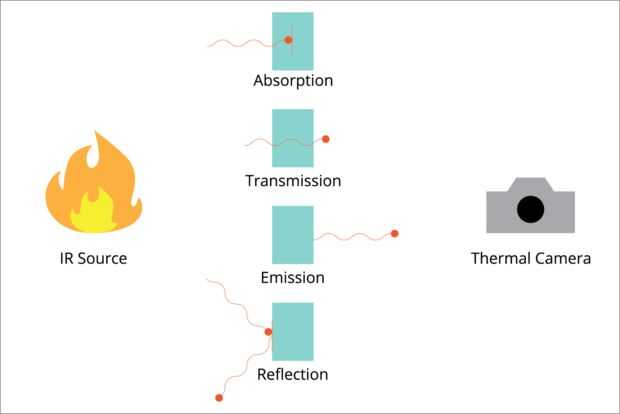

Por lo tanto, con una amplia gama de bolómetros, tenemos los medios básicos de detección de la radiación IR de un objeto, que, como parte de la radiación térmica en función de la temperatura de objetos, significa que podemos empezar a describir el panorama termal en nuestros propios términos. Las cámaras térmicas deben ser conscientes de algunas propiedades para funcionar correctamente. ¿Cuáles son las propiedades térmicas de la cosa que estamos tratando de medir? Esto depende de algunos factores:

Absorción

Diferentes materiales absorben ciertas longitudes de onda de la luz en diferentes niveles, que afectan a su energía térmica. Absorción de comprensión es relevante para los otros factores que influyen en la radiación detectada por la cámara.

Transmisión

Materiales transmiten ciertas longitudes de onda de la luz, absorbiendo, reflejando otras. Puesto que ningún objeto se detecta solo y en el vacío, otras fuentes de radiación EM posiblemente se transmitirá a través de la materia y en la cámara así.

Emisión

Para una temperatura dada, diferentes materiales emiten radiación térmica en diferentes niveles. Por ejemplo, el aluminio es altamente emisivo, mientras que la madera es un emisor de ineficaz. Esta propiedad se corresponde aproximadamente con conductividad eléctrica, mientras que no una relación precisa, es la forma más fácil para recordar y tener un sentido de cómo emisivo es un objeto. Esta es una de las propiedades más importantes para reconocer, como entender que para una dada temperatura equivalente dos materiales disímiles (en composición) se parecen a diferentes temperaturas.

Reflectividad

Toda la radiación EM puede reflejarse así. Dependiendo de las condiciones de la superficie de un objeto, así como su reflectividad, otras fuentes de radiación EM pueden rebotar el tema y los sensores de la cámara, que, siendo indistinguible de la radiación emitida directamente del tema, se sesgan la huelga así como la imagen térmica. ¡ D ' oh.
