Fundamentos de corte por láser (2 / 15 paso)

Paso 2: ¿Cómo láser cortador trabajo?

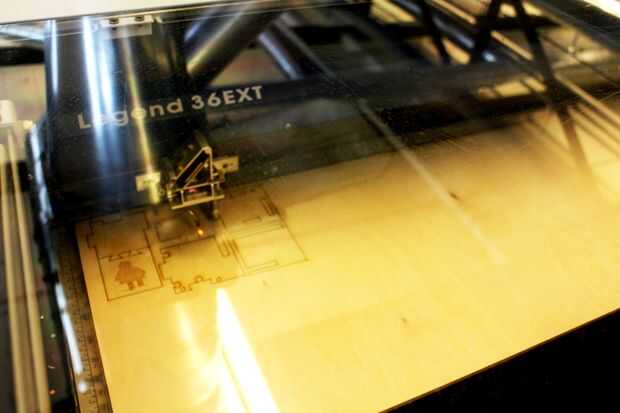

Hay algunos tipos diferentes de Cortadoras Láser, pero todos ellos utilizan esencialmente el mismo proceso de utilizar un láser para cortar material. El láser se origina de un resonador láser, que envía un haz de luz intensa a través de refleja a través de un sistema de espejos al cabezal de corte. Dentro de la cabeza de corte, el láser es enfocado a través de un lente y limitado a un haz muy fino, concentrado. Este rayo se proyecta hacia abajo en el material y puede cortar o trama las existencias cruda, que hablaré en detalle más adelante. El cabezal de corte se monta generalmente en lo que se llama un pórtico XY, que es un sistema mecánico accionado generalmente por correa o cadena que permite el movimiento preciso de cabeza de corte dentro de un área rectangular dada, que es el tamaño de la cama de trabajo. El pórtico permite la cabeza láser mover hacia adelante y hacia atrás y hacia adelante y hacia atrás sobre la pieza de trabajo para que pueda hacer cortes precisos en cualquier lugar en la cama. En orden para el láser cortar en realidad, el punto focal de la lente, donde el láser sería en su mejor momento, debe ser en la superficie del material es cortar a través. Todas las cuchillas láser requieren un procedimiento de enfoque antes de realizar los cortes para que el láser corta bien.

La diferencia entre los diferentes tipos de Cortadoras Láser proviene con qué tipos de láser de las máquinas. El tipo de láser define qué tipo y espesor del material puede cortar a través, porque tipos de láser diferentes tienen diferentes potencias. Normalmente se utiliza láser de potencia más alto en la escala industrial para cortar grandes secciones de chapa o plástico, mientras que el láser baja potencia se utiliza para una amplia gama de materiales más delgados, más potencialmente inflamables, como papel, cartulina, madera y algunos plásticos. Cubriré los principales tipos de Cortadoras Láser como el láser de ajustes importantes en.
