Fundamentos de Arduino: Sensores PIR (2 / 4 paso)

Paso 2: configuración

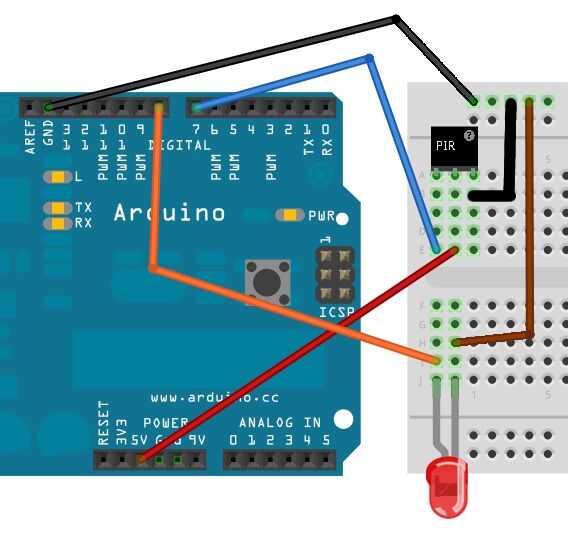

El cableado es muy simple, el sensor de PIR tiene serigrafiado: + - hacia fuera

Gancho el + 5v, - para tierra y para pin 7

El tomar el LED y poner energía al pin 8 y tierra a tierra.

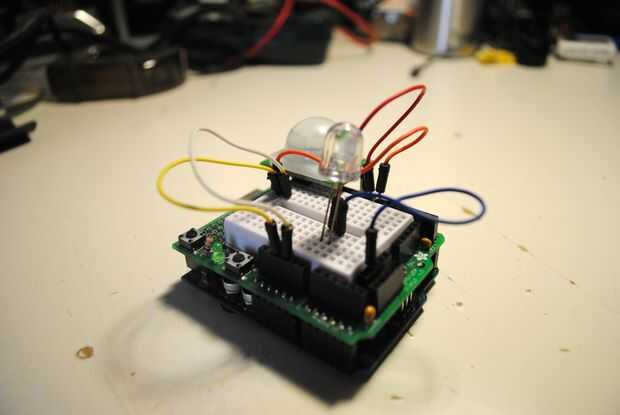

Si su confuso, echa un vistazo a las fotos!
