Fuente de luz remota usando el sensor de luz (3 / 5 paso)

Paso 3: Diseño de circuitos eléctricos

Para encender el LED para 's con los colores adecuados que tendremos que utilizar un transistor con la fuente de energía, más que la corriente pasará por el Arduino Uno, que dará como resultado tu Arduino a romper.

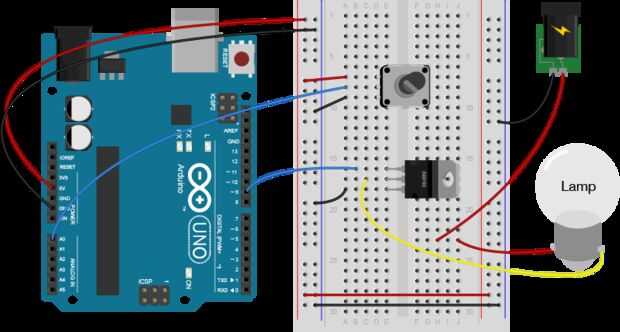

El circuito vamos a utilizar es como siguiente:

(imagen)

Ya que no utilizaremos un potenciómetro simplemente pueda rayar el dibujo, pero esta fue la imagen más clara que encontré para utilizarlo de todos modos. Tendremos que construir tres de estos circuitos por Led RGB, uno para cada color. Dando por resultado 9 total para el resultado final, que se adaptan fácilmente a la caja que hemos diseñado en el paso 2, te recomiendo no elaboración de la caja hasta el final para que pueda ajustar las dimensiones en el cuadro, si usted necesita un más pequeño o más grande de la caja su todavía ajustable de esa manera.

Como la energía fuente descrita en la foto de arriba se utilizará el adaptador de corriente 5V 2A.
