Paso 4: Colocar los componentes y terminales

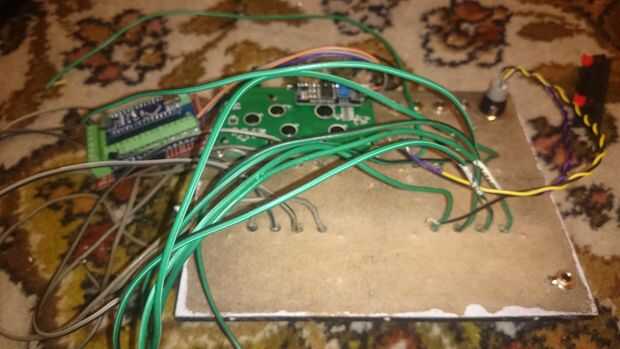

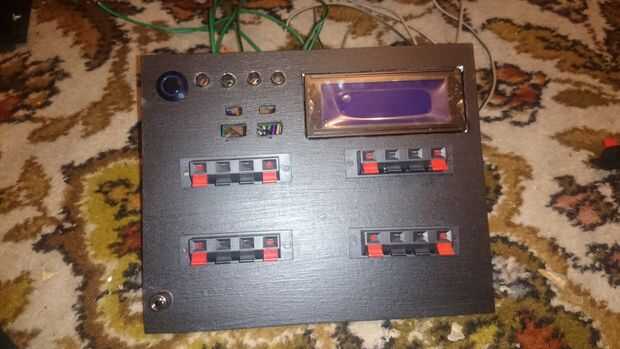

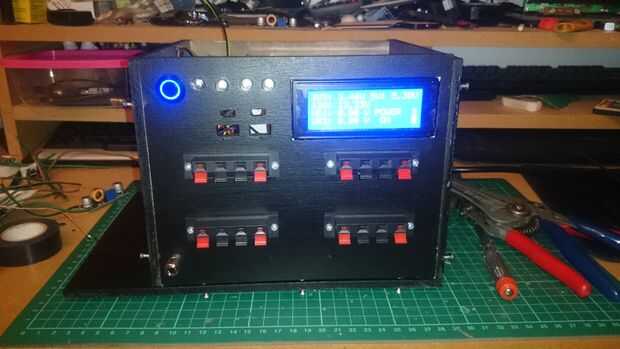

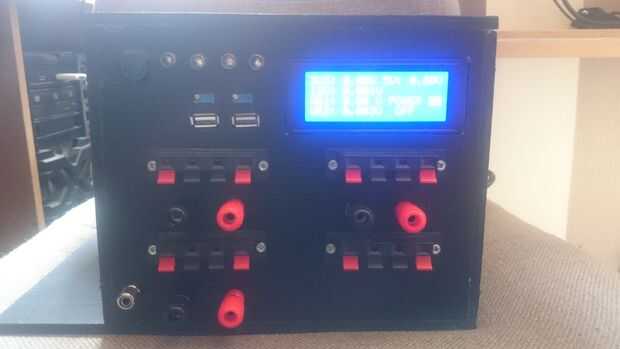

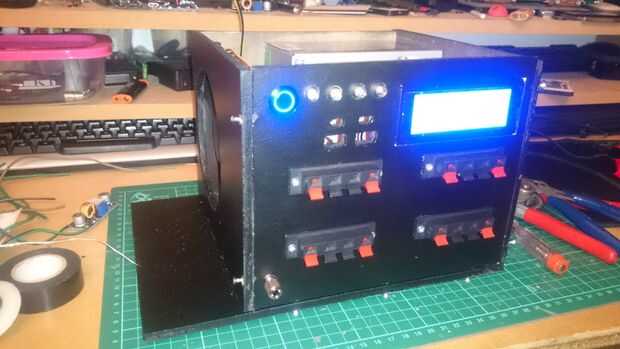

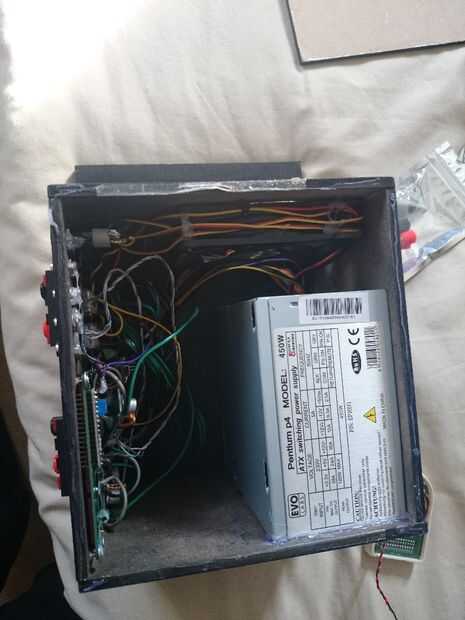

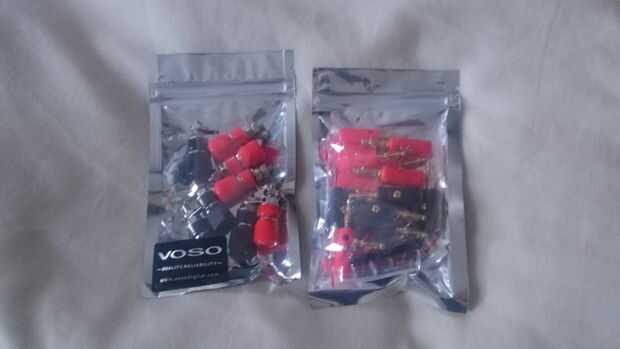

Así que añadí los terminales en primer lugar, asegurar que pude ver las lengüetas de la soldadura en el interior del panel para la soldadura de los cables de dentro. Luego añadió la pantalla LCD, había montado sobre y asegura un ajuste agradable. He añadido el interruptor, el LED y el scokets de plátano (hecho añadí cuando el proyecto estaba cerca de terminación, tomó un tiempo para ser entregados, razón por la cual no se pueden ver en la imagen 1 en este paso).

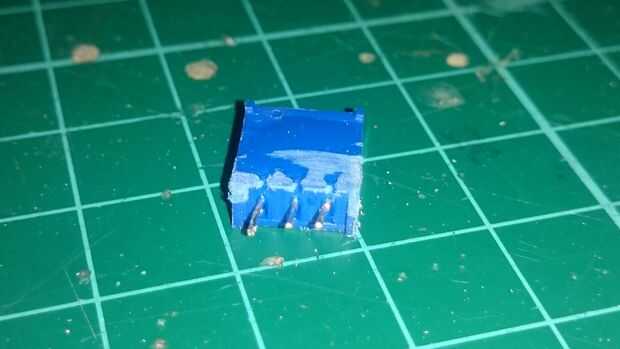

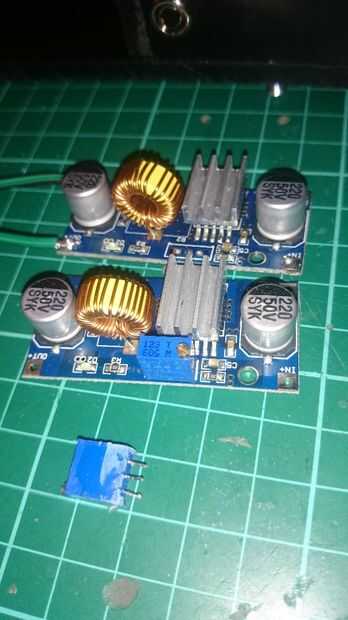

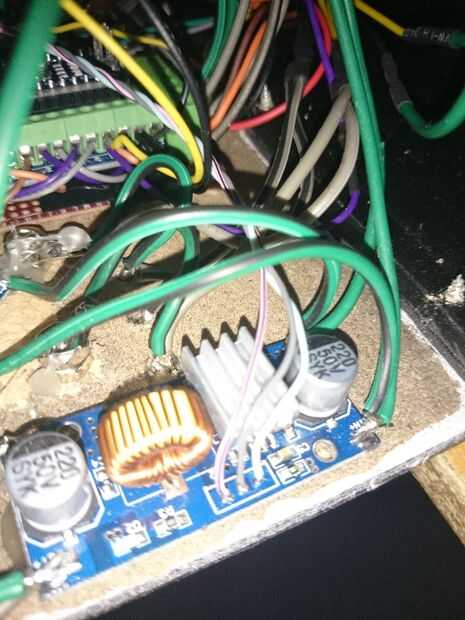

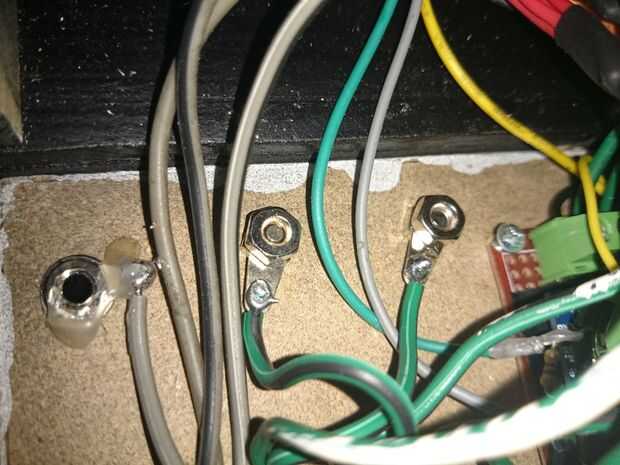

Corté unas longitudes de cable más grueso, listo para la soldadura en los terminales de altavoz – estos se sueldan a los rieles de voltaje correspondiente. De los reguladores de voltaje variable, unsoldered sus potenciómetros y extendido para estar en el panel frontal puedo regular el voltaje del panel. Asegurarse de que usted recuerde la orientación correcta para ellos!

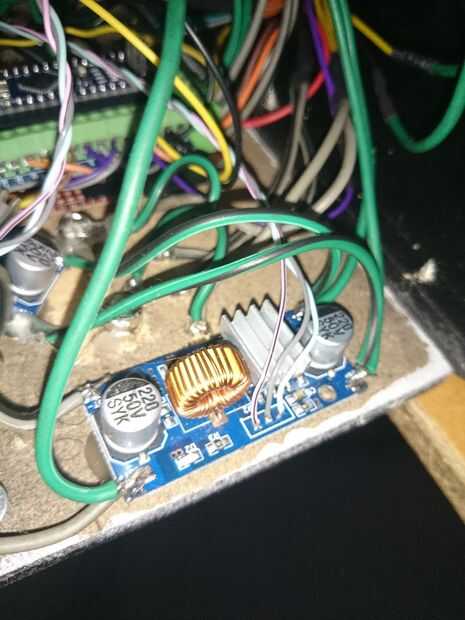

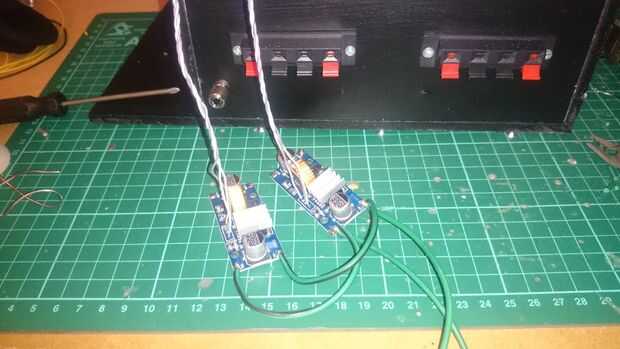

Soldar las resistencias para los LEDs en esta etapa y había conectado el recinto común todos juntos para todo, así que sólo necesito un cable a tierra. Cablear los módulos de voltaje variable a sus terminales y tenían sus entradas de energía listos para conectar a GND y 12v.

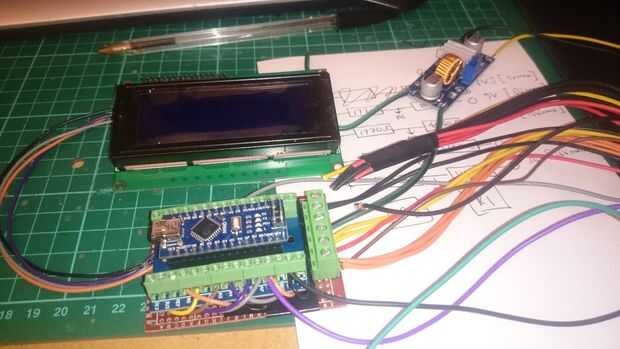

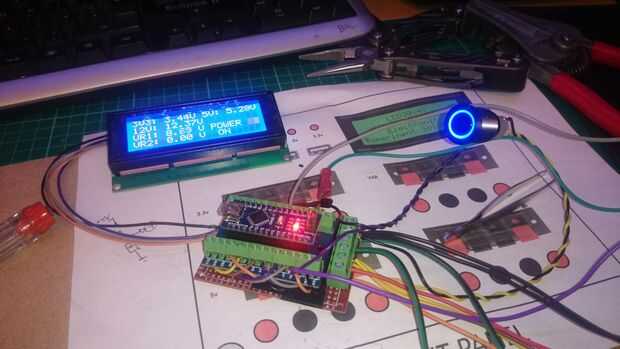

La terminal de Arduino requiere estas entradas para las lecturas de voltaje: 3, 3V (naranja), 5v (rojo), 12v (amarillo), regulador voltaje y 1 regulador de voltaje 2. Y también requiere tierra y 5v standby (púrpura) para accionar para arriba.

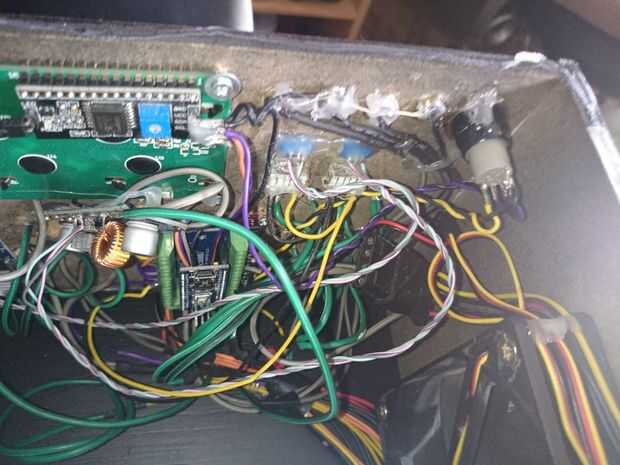

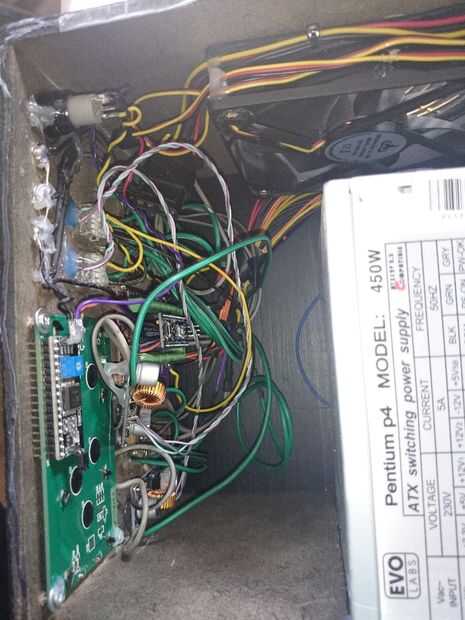

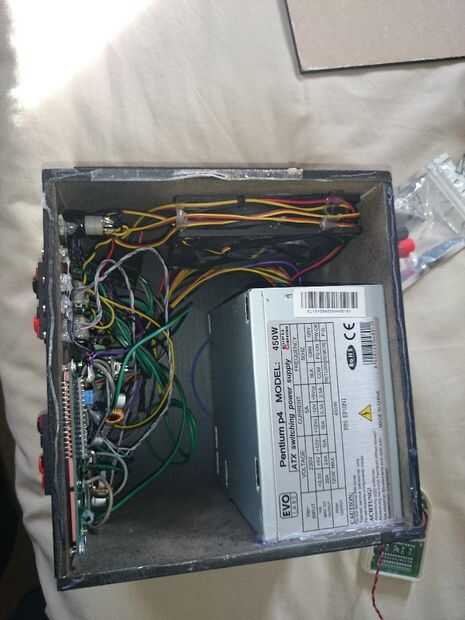

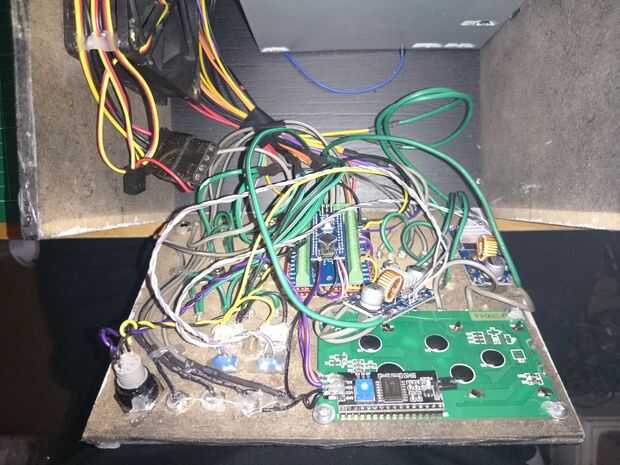

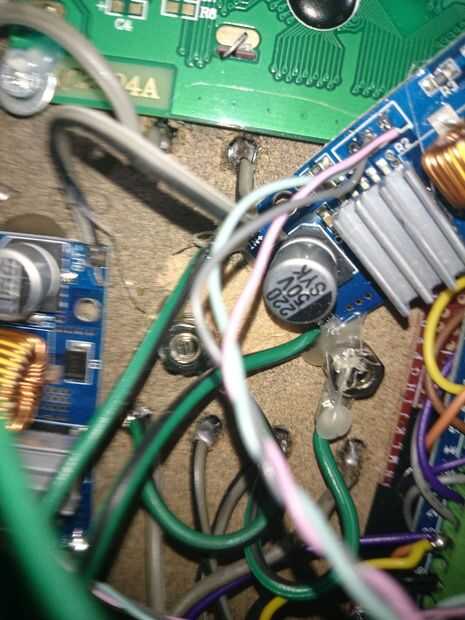

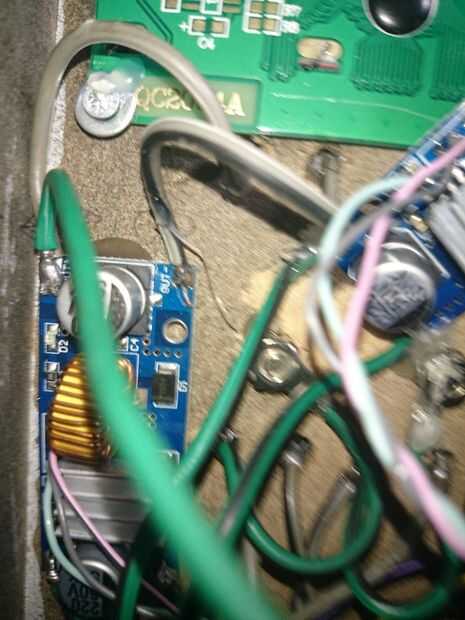

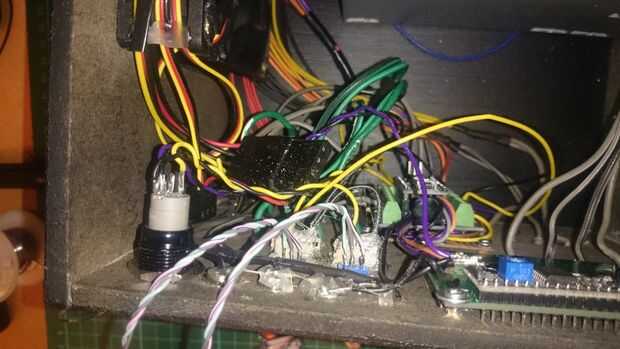

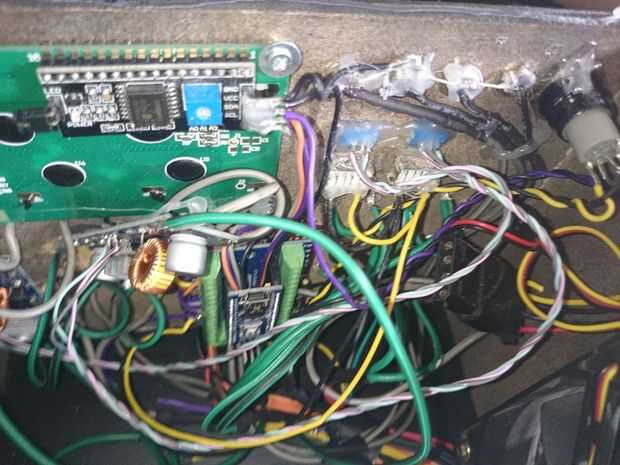

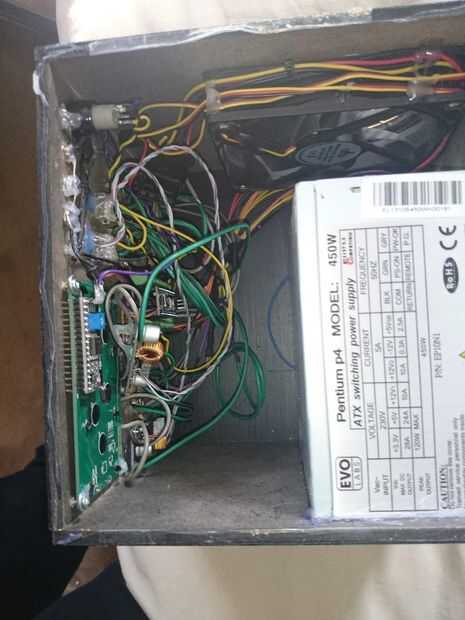

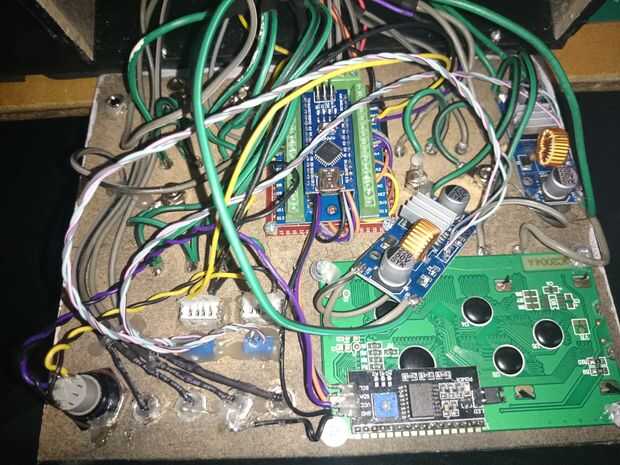

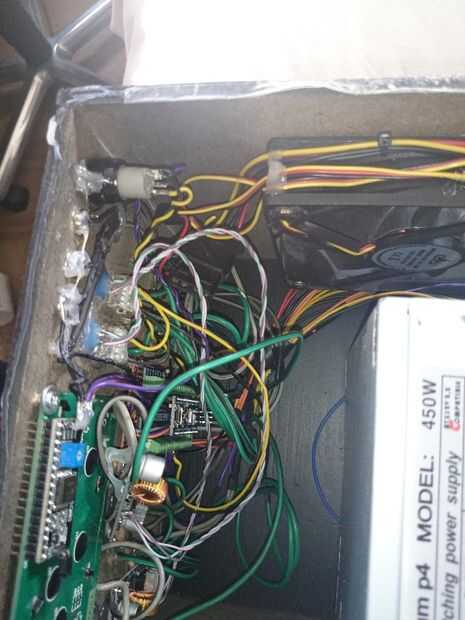

Consulte las fotos para ver cómo he conectado los terminales para leer entradas de tensión. Placa perforada de la parte inferior tiene los divisores de tensión en allí, que están conectados a los terminales correspondientes en el Arduino. Así que, básicamente, en la placa perforada debajo del tablero de bornes de Arduino, había soldado los divisores de tensión, que tienen los cables a la placa terminal de Arduino. Y luego he añadido otro bloque de terminal en la placa perforada a los que conectan las líneas de energía de la fuente de alimentación, que todo fácilmente conectable.
Añadir los puertos USB y cable 5 VSB y masa o 5V normal - incumbe a usted!
También debe extender los potenciómetros para que puedas controlar los módulos de tensión variable desde el panel frontal.
