Fuente de alimentación de la electroforesis del gel (2 / 5 paso)

Paso 2: Asamblea de PCB

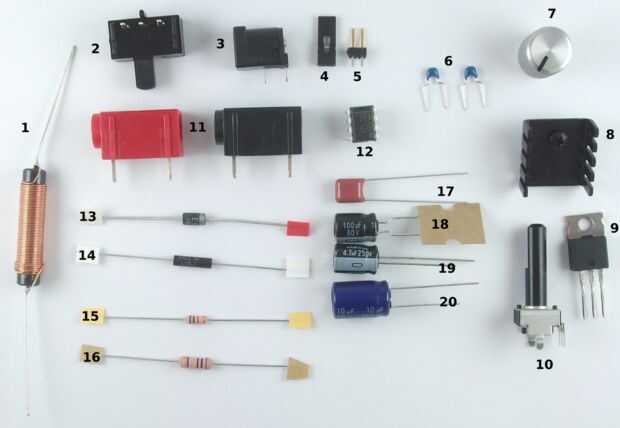

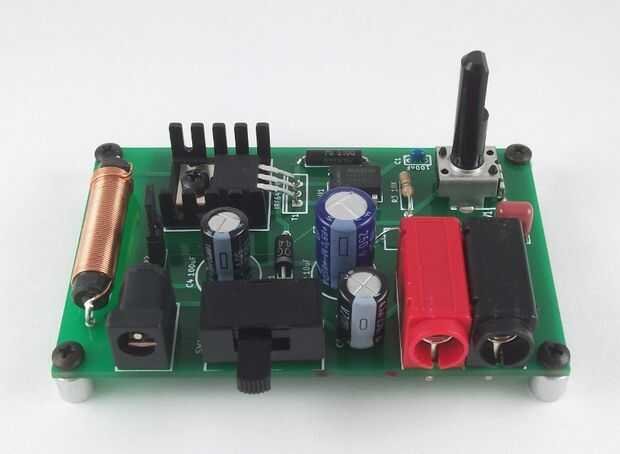

Componentes de soldadura a través de los hoyos a continuación en el poder suministro de PCB. Para ayudar a identificar los componentes, coincide con el número rojo a la derecha en la tabla el número de componentes en la imagen de arriba. Asamblea toma aproximadamente 15-30 minutos, dependiendo de la experiencia de soldadura. Nota: Instructables tiene una gran sección soldadura con tutoriales y recursos. Para un Instructable sobre soldadura de componentes sobre placas de circuito, revisa How-to-soldadura (pasos 4 y 5) por noahw.

	Posición de la PCB	Descripción		Posición de la PCB	Descripción
1	L1	Inductor de potencia de 100 μH	11	* P3	Conectores de banana
2	PWR	Deslice el interruptor	12	* U1	Controlador de MAX1771 DC-DC
3	P1	DC Jack, 2 pines	13	* D1	ES2F diodo
4	P2	Puente	14	R1	Resistencia: 0.01 μF, 1 W
5	P2	2 pines	15	R3	Resistencia: 15 K, 1 W
6	C1, C3	Condensador: 100 nF, 50V	16	R2	Resistencia: 1 M, 1/2 W
7	RV1	Perilla	17	C6	Condensador: 100 nF, 250 V
8	* T1	Disipador de calor	18	* C4	Condensador: 100 uF, 50 V, polarizado
9	T1	Transistor	19	* C5	Condensador: 4.7 uF, 250 V, polarizado
10	RV1	Potenciometro rotativo de 50 K	20	* C2	Capacitor: 10 uF, 250 V, polarizado

* Algunas notas sobre el montaje:

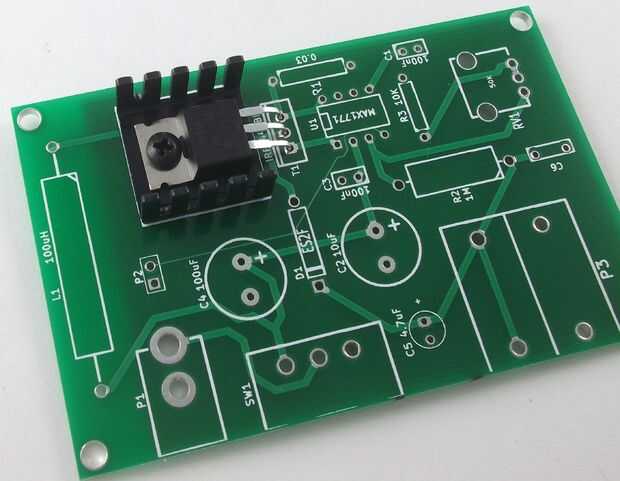

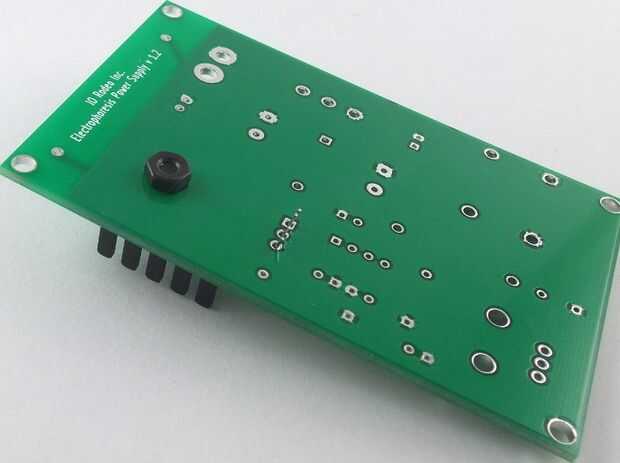

• T1 - disipador de calor y transistor. Coloque el disipador de calor sobre el PCB y doblar las patas del transistor para que pone plana sobre el disipador de calor con los agujeros alineados. Fije con el tornillo y la tuerca.

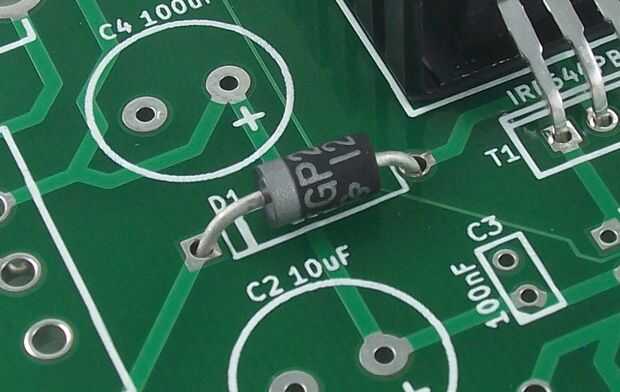

• D1 - diodo. La plata raya el diodo está indicada en la serigrafía por una línea que empareja. Oriente el diodo en el PCB para que la plata raya el diodo coincida con la orientación en la serigrafía.

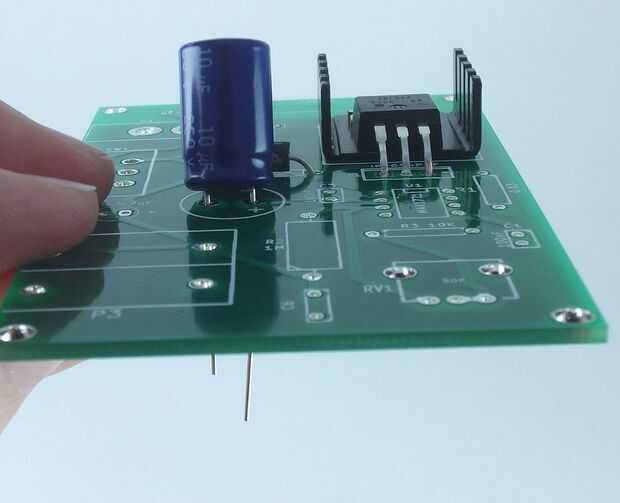

• C2, C4 y C5- Polarizado condensadores. La pata larga del condensador es positiva (ánodo) y el corto es el negativo (cátodo). Introducir los condensadores con el ánodo (pata larga) de la almohadilla indicada el + en la serigrafía;

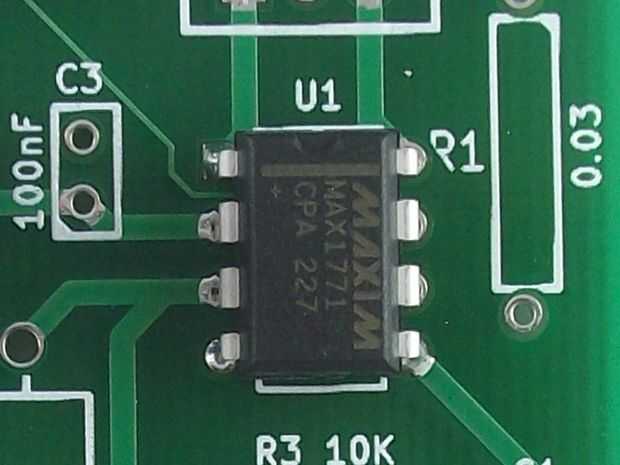

• U1 - controlador de MAX1771 DC-DC. Tenga en cuenta que este componente tiene una muesca en un extremo que se indica de una forma similar a la serigrafía para U1 ayudar a que Oriente la parte correctamente. Coloque el componente en el PCB, de modo que la muesca en la orientación correcta.
• P2 - 2 pines con el puente: después el jumper en los pines de soldadura en el lugar de 2 pines.
• P3 - jacks Banana. Estos dos componentes (uno rojo y otro negro) encajen juntos. Antes de colocarlos en la placa para soldar prensa ellos junto con el plátano rojo toma a la izquierda y el negro a la derecha como se muestra en las imágenes.

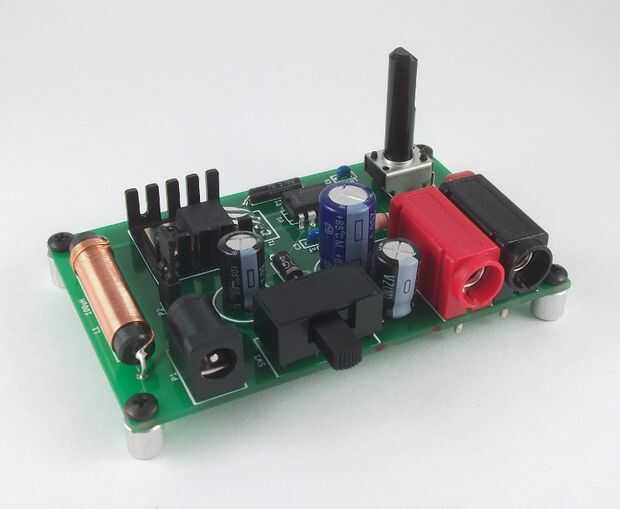

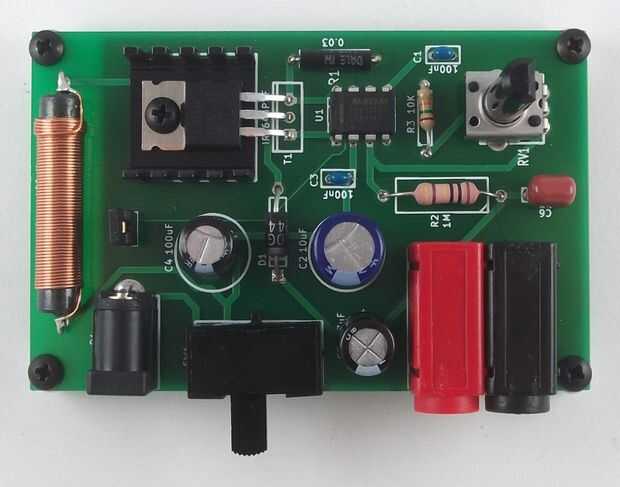

Ver las fotos de la Asamblea en este Instructable paso de aclaración en cualquiera de estos puntos!
