Fuente de alimentación de computadora ATX a fuente de alimentación del Banco (6 / 9 paso)

Paso 6: Conecte los cables de

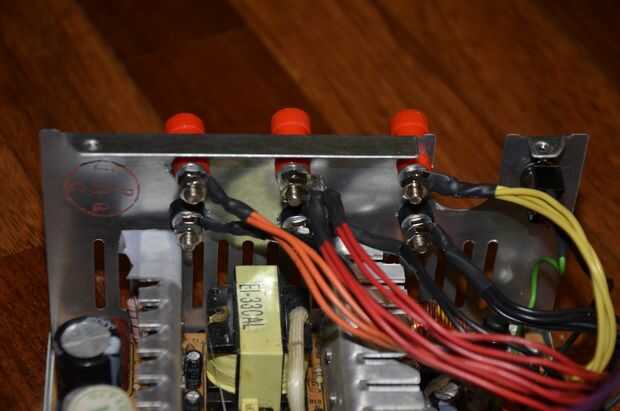

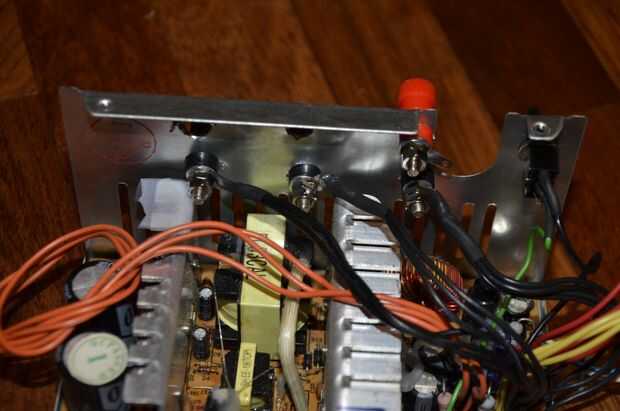

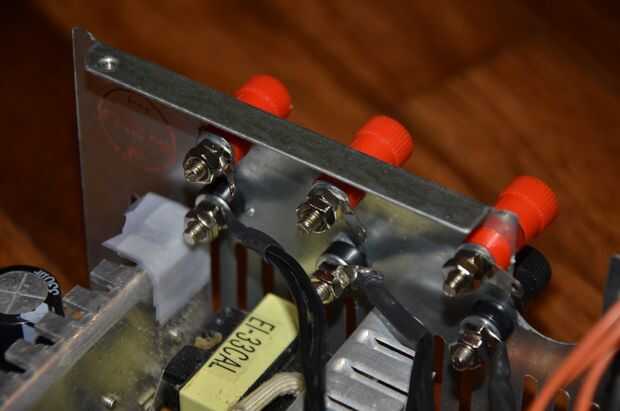

Separe los cables negro en 3 grupos, dejando a un lado un cable. La soldadura de los cables negros para los postes negros. Lo mismo para el resto de los cables, pero esta vez la soldadura de los cables de colores diferentes para sus respectivos bornes. El cable verde va a una terminal del interruptor y el cable negro pasado va a la otra terminal. Este será el interruptor para encender la fuente de alimentación. No se olvide de la diapositiva el encogimiento del calor de la tubería sobre los cables antes de soldar los cables, como tienes que desoldar los cables si se le olvida.
