Fuente de alimentación DC de sobremesa (3 / 4 paso)

Paso 3: Poner todo junto!

4: yo probablemente podría han roto este en pasos más, pero eres inteligente, confío en que usted puede seguir esta bastante bien. Después de perforar los agujeros de montaje y montaje de sus componentes, puede volver a colocar la cubierta de la caja. Otra vez, esto puede requerir cierta delicadeza para conseguir todo para. Uso liberal de calor retráctil tubo, cinta aisladora, o incluso scotch kote (es un sellador de pintura caucho) evitará cualquier potencial de cortocircuitos que ocurran.

5: cable cepillado el caso para darle una apariencia limpia (y también borrar todos mis marcas de lápiz). En este punto que se etiqueta una persona inteligente que gatos que son. No me gustó, porque me gusta sorpresas!

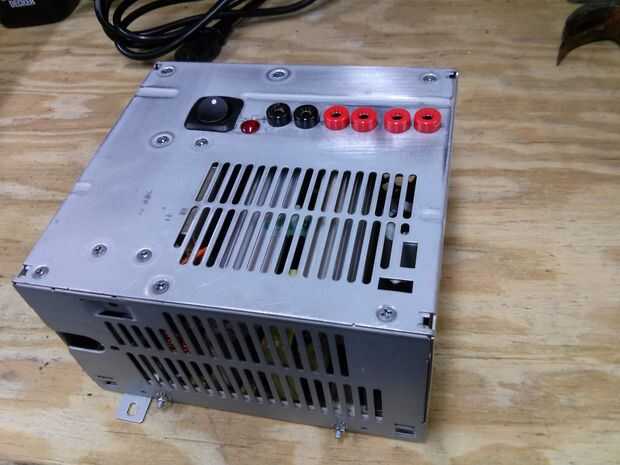

Los 2 gatos negros, la izquierda es el - 12V cable, es el derecho. Los gatos rojos son 3.3 (x 1), 5 (x 1) y 12v (x 2). La razón para el - 12V es que crearán -12 y + 12 + -12 y + 5 de 24V, crear 17 y -12 y + 3,3 crear + 15.3(ish), permitiendo así más tensión las opciones para el usuario (que es usted!)

6: en este punto, puede conectar en la nueva fuente de energía y verificar los niveles de voltaje con un multímetro. Para los conductores, usé un conjunto de puntas de prueba de clip cocodrilo, cortar por la mitad y soldar los extremos cortados para enchufes de plátano. Enchufes de plátano son una gran opción ya que también pueden ser utilizados en un metro, limitar el número de diversas herramientas y accesorios necesarios para su kit de herramienta.
