Paso 5: PCB ver SVG
La opinión de la PCB SVG consiste en varias capas para que la opinión de la PCB de la imagen de Fritzing puede tener capas más. Sin embargo, el Fritzing capas no se correlacionan directamente a capas de AI--son realmente las capas como se muestra en la última imagen. La forma más fácil de ocuparse de las capas es crear su imagen en dos capas (serigrafía y copper1) añadir capas y se mueven imágenes en la ventana de capa cuando haya terminado.

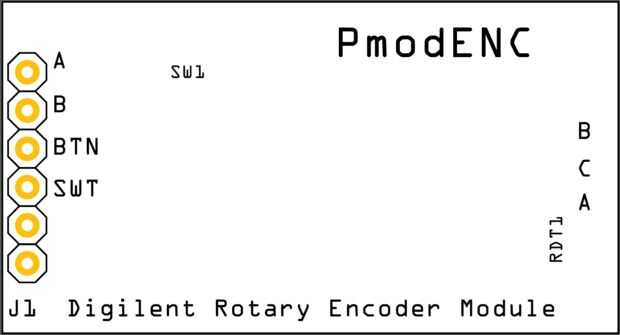

Los ejemplos que doy consisten en dos capas de Fritzing, el cobre y la capa de serigrafía. La capa de serigrafía es todas las partes negras de la imagen, incluyendo el contorno de la forma del tablero. La capa de cobre tiene el oro círculos de colores que representan los pines y la forma de la base de la tabla sin relleno ni contorno. En AI la jerarquía de la capa que consisten en:

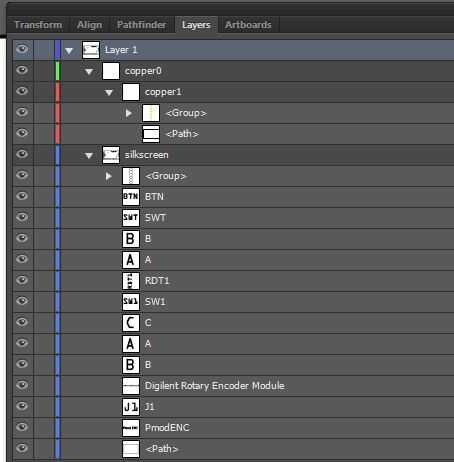

Capa 1
-> copper0
-> copper1 (contiene las piezas de cobre)
-> serigrafía
El orden de las imágenes de las capas es muy importante. Desea que las clavijas para estar por encima del contorno en la capa de copper1 lo contrario que usted no podrá seleccionar nada pero el contorno. En otras palabras, las imágenes más cercanas a la parte superior de la capa de cobre ocultan las imágenes más cerca a la parte inferior.

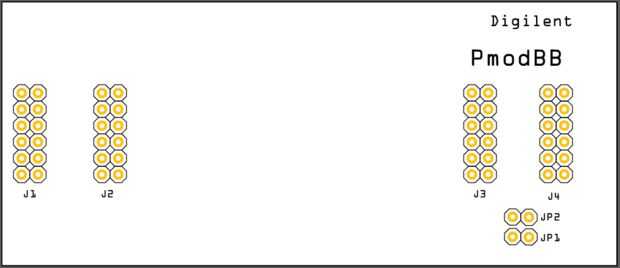

Fritzing recomienda que usted el nombre de cada una de las clavijas de la AI lo mismo como se denominan en Fritzing. Haría esto en el menú de capas y de esta manera Fritzing asignar los pines de PCB. Sin embargo encontré nombres de los pines tomó más tiempo que simplemente asignándoles una vez me metí en la opinión de la PCB. Si desea recibir un vistazo a las capas, he até mis archivos svg de Digilent PmodBB y PmodENC.
Al igual que en la vista de tablero te recomiendo crear un archivo de piezas utilizadas para PCB. Esto consistiría en configuraciones de pernos.
Me pareció que la manera más fácil y rápida de crear una vista de PCB empezar con la capa de serigrafía.
1. Copie y pegue la forma de la base y todo el texto desde la vista de tablero en esa capa. De esta manera el texto es todo en el mismo lugar que el punto de vista de protoboard
2. a continuación, hacer que el negro del texto y la forma de la base sin relleno y un contorno negro.3 pt.
3. entonces, copia en el contorno negro de las clavijas de
4. crear la capa copper1.
6. a continuación poner los círculos de color oro en para los pernos en la capa de cobre. Asegúrese de que las clavijas estén en la misma ubicación exacta como los de la vista de la protoboard. La capa copper1 sólo necesita tener los pasadores no contorno o cualquier otra cosa. Todo lo que es en esta capa será cobre coloreado en Fritzing.
7. luego creamos una nueva capa llamada copper0 y soltar uno cobre en esa capa.
8. crear la capa base y arrastre serigrafía y luego copper0 en él.
Para obtener más información acerca de los estándares gráficos de Fritzing, incluyendo específicos colores click aquí.
