Paso 3: Abrazadera del cincel y el resto

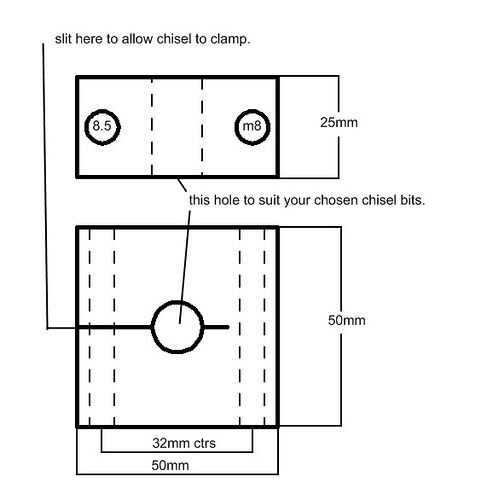

La parte de sujeción cincel de la máquina es un bloque de barra 50 X 50 mm X 25.
Empezar por marcar y taladrar un agujero en el centro del bloque para satisfacer tus cinceles tienen este conjunto: http://www.screwfix.com/p/mortice-chisel-set-4pc/15113 tienen un vástago de 19 mm pero otros tamaños de caña están disponibles y si usted tiene una variedad puede hacer bloques para adaptarse a diferentes tamaños e intercambiarlos por según sea necesario.
Esto tiene que ser exacta que mina aburrida en una tirada de 4 quijadas en el torno. Necesita un ajuste agradable que le permitirá el cincel para deslizarse fácilmente en la pinza y no se pegue hasta que esté apretado allí.
Ahora gire el bloque a su lado y marque y perfore dos agujeros para sostener y afianzar con abrazadera. No tienes que aprovechar el agujero trasero de tap solo 20mm el bloque de cada lado.
el frente es un agujero 8,5 mm perforado a través de todo el camino.
Finalmente vio una hendidura a través del centro como se muestra (un arco de sierra debe ser suficiente pero si se puede hacer la ranura de 2mm a 4mm)

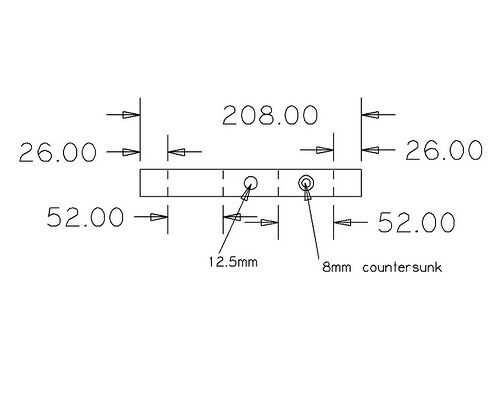

Abrazadera de profundidad .
Para la abrazadera de profundidad tuvo una tira de 25 mm X 6 mm X 208 mm y perforó un agujero de 12,5 mm entonces doblada sobre las líneas se muestra en la imagen (Asegúrese de que la cubeta está dentro). Soldar los extremos juntos y suave para un buen ajuste en la soldadura vertical de 50 X 50 mm una tuerca de m12 sobre el agujero de 12,5 mm y lugar un avellanado de m8 X 25 perno en el agujero avellanado y puso una tuerca para mantenerlo en su lugar. Necesita un gancho o soldado similar al lado opuesto del manija Tornillo, hice este gancho cortando un eslabón de la cadena por la mitad y soldadura a la abrazadera del othe mitad del enlace fue utilizado en la placa principal de la mortaja para enganchar el resorte allí. Finalmente conseguirá a la modificación de esta parte para hacer más fácil ajustar la cabeza de la mortaja, su torpe y puede deslizar si no bien apretados.

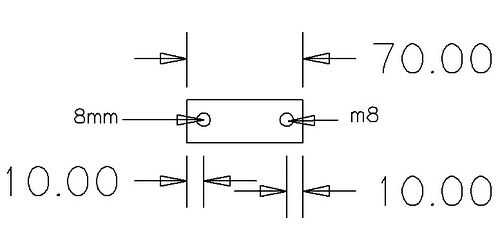

Vinculación.
Nada sorprendente aquí sólo una pieza de 25 X 6 mm X 70 mm con una 8mm agujero perforado uno de los extremos y un roscado m8 el otro agujero.

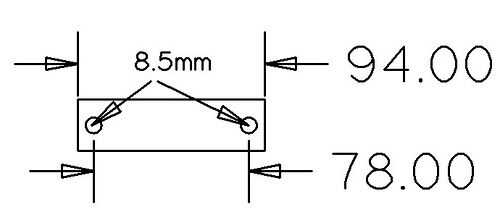

Tirante de tensión.
Otra vez nada sorprendente 25 mm X 6 mm X 94 mm con dos agujeros de 8mm perforados en centros de 78mm.

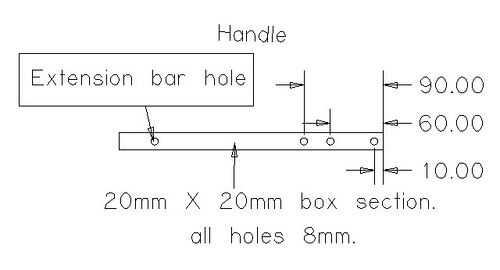

Mango.
Es una longitud de sección en caja 20 X 20 mm y necesita aproximadamente 600mm de longitud sin embargo encontré que esto mucho es un dolor en las nalgas (bien las costillas en mi caso) y corta hasta 300 mm entonces utilice un tubo más grande como de 30 X 30 mm para deslizar sobre él para extender el mango. De esta manera usted puede eliminar la extensión cuando no esté en uso y no empalar a sí mismo en él.
Usted probablemente tendrá unos agujeros en la manija que puede cambiar dependiendo de la cantidad de viajes que requiere. Usé 2 agujeros porque eso era todo lo que necesitaba el primer agujero me da unos 35mm de recorrido y la segunda me da unos 65mm. Puede aumentar esto, pero el viaje más tienes más difícil es forzar el cincel en su madera, lo razonable no tiene ningún sentido tener 80 o 100 mm de recorrido si tu va a perforar a través de madera de 50mm.
