Frambuesa PI Touch pantalla marco y guía de caso Asamblea (2 / 4 paso)

Paso 2: Instalar el bastidor delantero y trasero

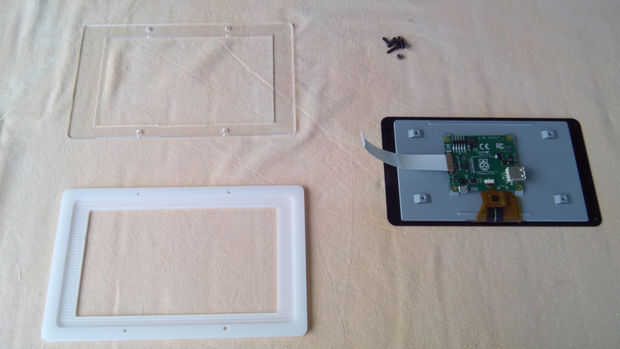

Lo que usted necesita

El primer paso de montaje usando los fotogramas anterior y posterior.

No olvide quitar el plástico protector de las partes transparentes antes de usarlos en el lugar.

Obviamente necesita también la frambuesa PI con pantalla táctil :)

Insertar la pantalla en el armazón frontal

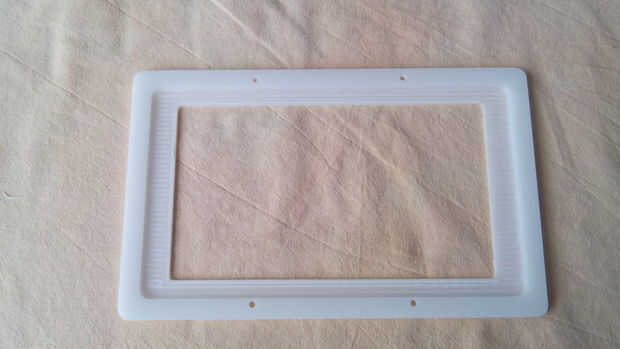

  • Poner sobre una superficie blanda el marco frontal blanco arriba para que pueda ver el área grabado interna; Este es el lado donde insertar la parte frontal de la pantalla.

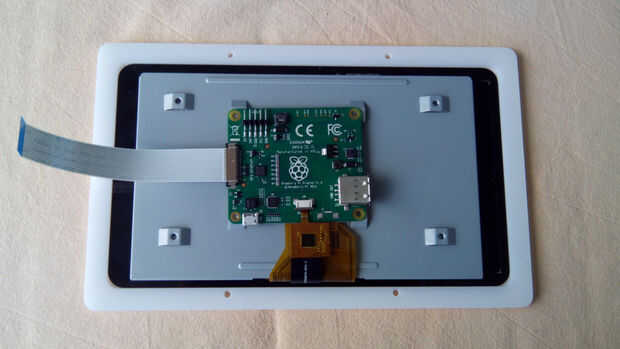

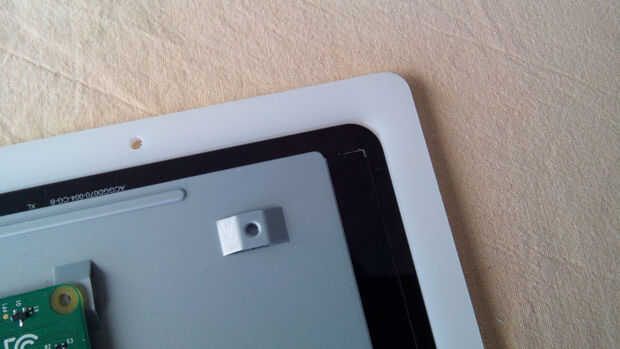

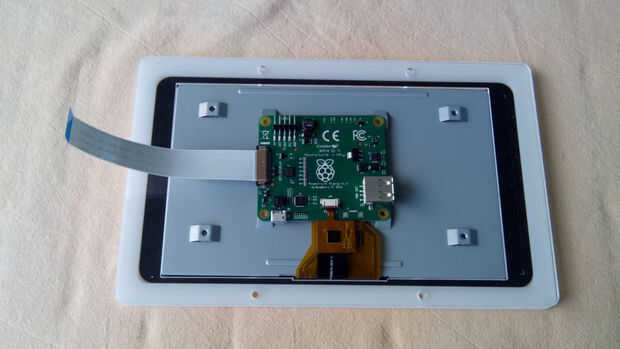

  • Empuje lentamente la pantalla desde la parte posterior insertando el dispositivo en el armazón frontal. Tenga en cuenta que el marco frontal está diseñado para albergar la pantalla sin forzar pero deben presionar un mínimo para la inserción completa.

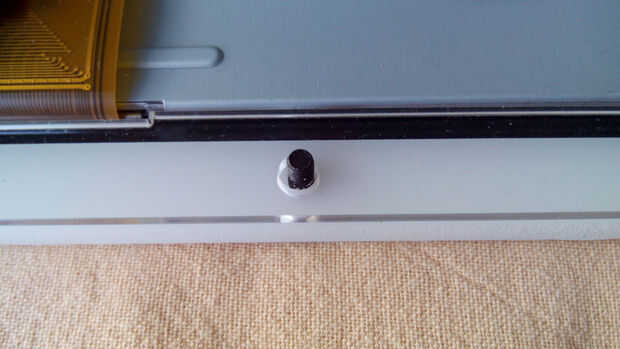

  • Inserte los cuatro tornillos Allen de la parte inferior de los agujeros correspondientes

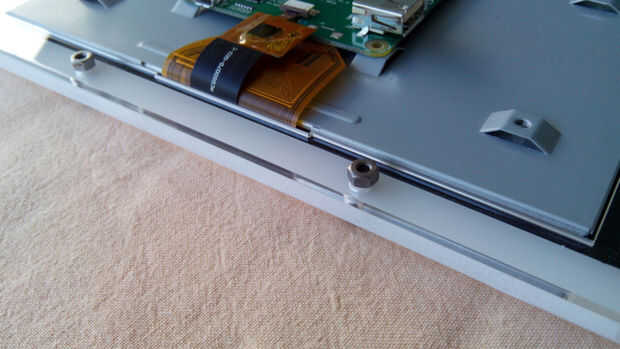

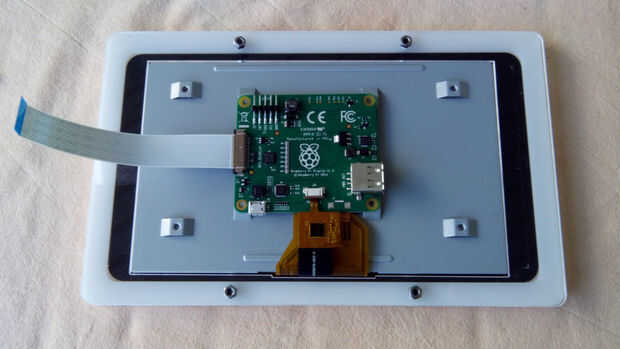

  • Cerrar los dos cuadros con las tuercas proporcionadas. cierre firmemente los dos bastidores junto con una llave Allen sin forzar los dos laterales de plástico que se rompió.

Los cuatro tornillos Allen pueden utilizarse también para insertar el dispositivo con los marcos en otro soporte, dependiendo de sus necesidades y uso.
