Frambuesa Pi powered dolly de lapso de tiempo (RasPiLapse) (3 / 7 paso)

Paso 3: electrónica

Hay dos circuitos en este proyecto, el disparador de la cámara y el control del motor.

Disparador de cámara

Yo uso una réflex digital de Sony que tiene un puerto para conectar un disparador remoto. Esto tiene tres pins - tierra, enfoque automático y disparo.

El primer paso fue elaborar que pin era que. Usando un viejo conector de ordenador desde una unidad de cd conectado en el puerto que era capaz de determinar que los dos primeros pines se molieron y enfoque automático. Mi cámara necesita la conexión de autofocus en antes de permita el gatillo para disparar el obturador (independientemente de si estoy usando enfoque automático o no) de entrada.

Por lo tanto, cable pin 1 y 2 juntos, permitiendo a la cámara disparar al conectar el tercer pin 1 a y 2. ¡ Resultado!

Para activar esto de la Raspberry Pi utilizo los pines GPIO para controlar un transistor NPN, actuando como un interruptor.

Utilicé algunos transistores que tenía por ahí, pero los transistores NPN 2n2222a deben ser una buena opción para esto.

470R resistencias deben ser demasiado finas para estos circuitos.

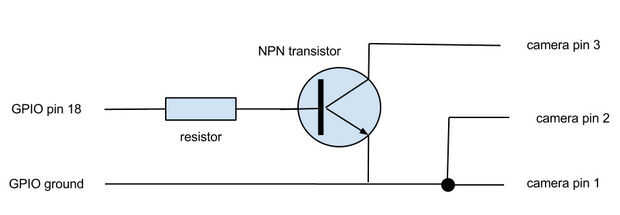

La imagen de arriba es el circuito de la cámara.

La resistencia es para limitar la corriente entre el Pi y el transistor.

Control del motor

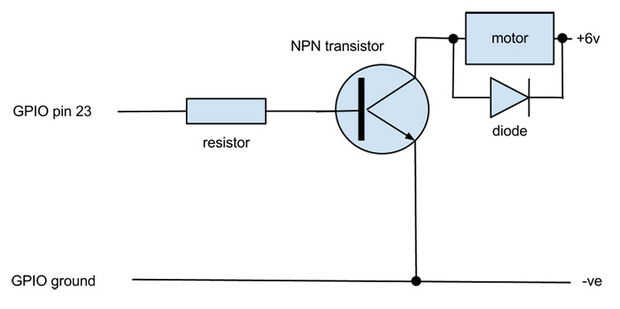

Una vez más, un interruptor es necesario aquí, así que el circuito anterior se repite para el motor. Sin embargo he añadido un diodo para proteger la Pi de la corriente generada por el motor cuando se corta la corriente pero el motor aún se vuelve un poco.
