Paso 5: Hub Ethernet, HDMI y Usb

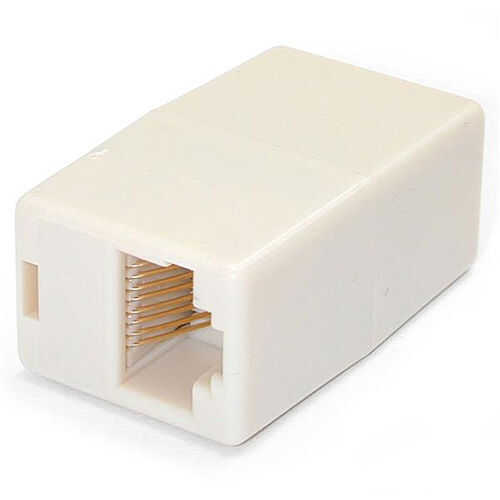

Ethernet
Primero, permite trabajar en el enlace de Ethernet. La forma más sencilla de hacerlo sin soldadura es pegar en el acoplador en línea para el caso. Luego que el menor cable Ethernet y enchufe un extremo en el acoplador mientras conectas el otro en la frambuesa pi. Como he mencionado anteriormente que esta es la forma más sencilla de hacer esto. También he proporcionado un pin en el conector hembra de Ethernet por lo que también puede soldar esto si quieres hacer otra forma.

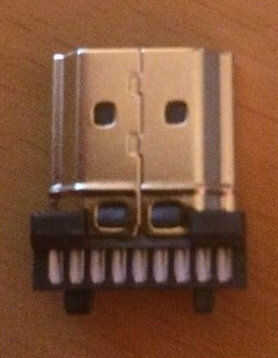

HDMI
A continuación permite que funcione con el cable HDMI. Esta parte es un poco difícil de explicar por lo que he proporcionado un video por lo que hace es más fácil para que usted pueda entender. Para esta parte usted necesita primero soldar todos los cables con un conector HDMI, todos los cables por los agujeros en las cubiertas que formuló del hilo de rosca, después soldar todos los cables al conector de HDMI. Los cables deben soldarse al perno mismo exacto como en el otro conector. Es que HDMI es digital. Para asegurarse de que han soldado el derecha cable con el conector adecuado puede comprobarlo fácilmente mediante un led y una pila de botón (3v). Para ello tienes que conectar el terminal positivo de la batería al ánodo, ejecute un cable desde el polo negativo y otro cable desde el cátodo del LED (así que uno más largo). Para probar si ha conectado el derecho pernos hasta simplemente conecte el cable desde el terminal negativo a un lado del conector HDMI y conecte el cable desde el cátodo con el conector correspondiente (el mismo pin, pero en el otro conector). Si el led se enciende, entonces son buenos. Haga clic aquí para el video.

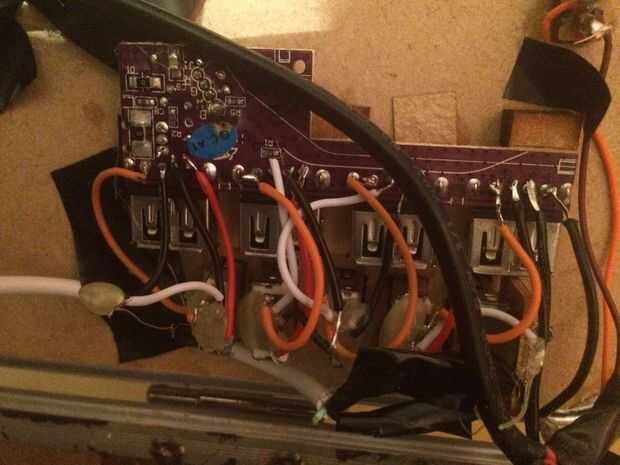

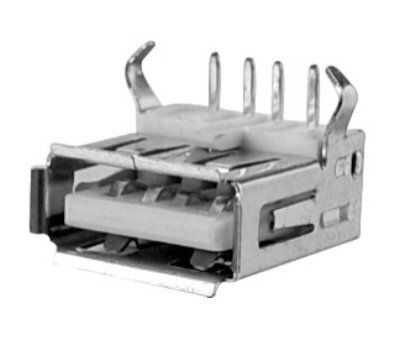

HUB USB
Esta parte no es tan difícil. Primero inserte todos los puertos USB del femenino en los agujeros creados en la cubierta inferior y pégalos con pegamento. Siguiente de soldar todas las conexiones de USB en el cubo. Esta parte no es necesaria y puede soldar directamente sobre las pastillas pero lo recomiendo ya que reduce la dificultad y el riesgo de corto circuito el hub USB. A continuación soldar los cables de los puertos USB al concentrador. Asegúrese de que conecte el eje derecho a botón derecho en el hub USB. Si ayuda a código de color de los cables según el pin USB diagrama. Finalmente Conecte el hub USB con el cable suministrado y listo debería funcionar. Aunque antes de enchufar todo lo periféricos le recomiendo que pruebe cada puerto con un USB disponible unidad si huele quemar entonces usted sabe que los puertos no están conectados correctamente:). Después de verificar que todos los puertos de trabajo usted puede pegar el puerto en la parte superior de la cubierta.
