Frambuesa Pi inteligentes atacan (3 / 6 paso)

Paso 3: conectar

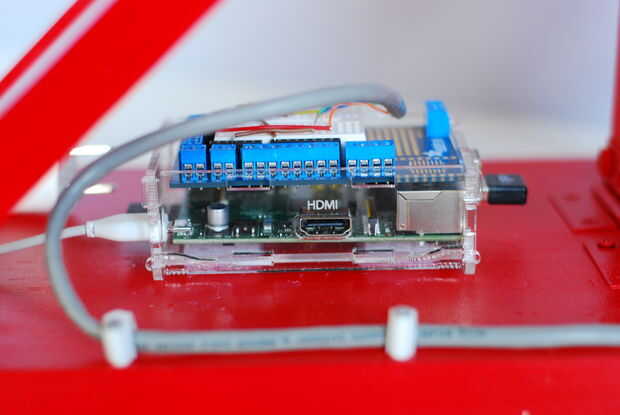

El objetivo es utilizar 2 puertos GPIO. Uno para el interruptor con un rodillo y otro para el botón de apagado.
El terminal del interruptor NC (normalmente cerrado) es conectado en GPIO Puerto 123 usando un resistor 10 de k en el medio. El pasador "Común" del interruptor se conecta directamente a la frambuesa PI. El botón de apagado se conecta del mismo modo. La pantalla LCD es simple conectado al pin TX del Raspberry Pi y es 5v y la tierra.

1. Interruptor con rodillo

1. Frambuesa Pi GPIO17 pin--> 10 k resistencia--> terminal NC
2. Planta de frambuesa Pi--> interruptor común

Interruptor de apagado

1. Frambuesa GPIO23 Pi pin--> 10 k resistencia--> botón
2. Frambuesa Pi tierra--> botón

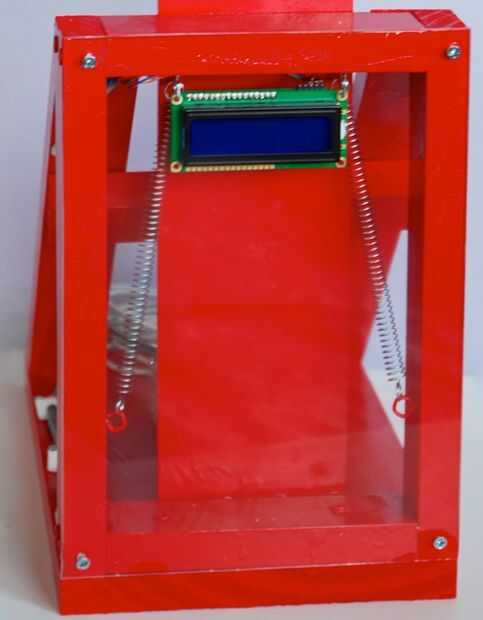

ioBridge pantalla LCD

1. Frambuesa Pi TX--> datos del LCD
2. Frambuesa Pi 5v--> pin de 5v de LCD
3. Frambuesa tierra Pi--> planta de LCD

Altavoces se conectan al audio de frambuesa Pi enchufe mini.
