Paso 5: Prueba nuestra lámpara con el canal de relé
Así que la manera en que esto funciona es muy simple. Ojala ustedes saben lo que es un interruptor de relé, pero en caso que no lo explicaré de todos modos.

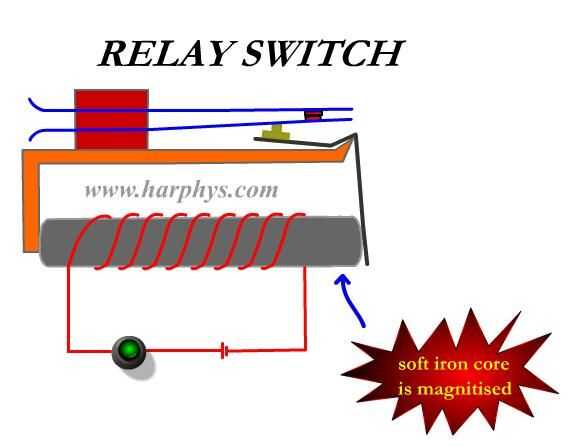

Relevador interruptor funciona como un interruptor normalmente funciona, sin embargo funciona con una fuente eléctrica (la frambuesa pi). Nuestra frambuesa pi no puede encender la lámpara por sí mismo, así que usamos un relé interruptor simple rotura del circuito cuando queremos la luz apagado y entonces conectar el circuito cuando queremos. Esto es controlado por un imán eléctrico en el interruptor de relé. Escuchará un chasquido característico cuando se abre o se cierra el interruptor de relé. Puede consultar el diagrama para una representación visual de un interruptor de relé.

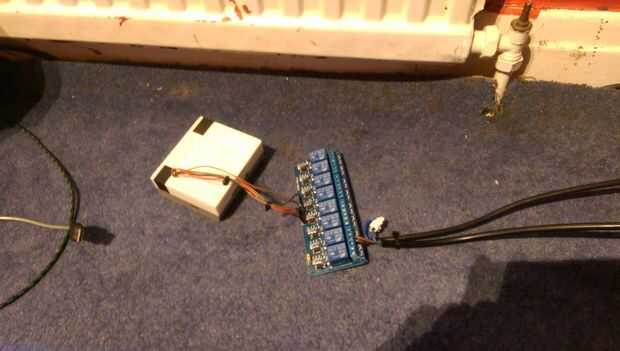

He incluido una foto de lo que parecía ser mi frambuesa pi cuando yo había conectado la lámpara, placa de relé y frambuesa pi. Prueba ahora!
Enchufe su frambuesa pi a un ratón, teclado y monitor o utilizar NMAP y masilla. Asegúrese de que Python se instala como Python será la mitad del lenguaje que va a utilizar. Python se abren y podemos teclear comandos para encender y apagar la lámpara. Utilizaré mi máquina windows para capturas de pantalla, sin embargo, es la misma en la frambuesa pi.
En la línea de comandos de Raspberry Pi se desea escribir en estos comandos, presionando < ENTER > después de cada uno.
importación RPi.GPIO GPIO //This importa la biblioteca de GPIO en Python para que podamos usar los pines GPIO en el Pi.
GPIO.setmode (GPIO. BCM)
GPIO.setup (2, GPIO. Hacia fuera) //We utiliza GPIO 2 como nuestro primer pin, que es donde está conectado el cable verde al primer interruptor de relé en el baord
//Depending GPIO.output (2, falso) en cómo usted con cable de que la lámpara al relé dependerá si este comando convertirá la lámpara de encendido o apagado. Cambio de falso a verdadero se encenderá la lámpara encendido/apagado. Si esto funciona, entonces estás listo para continuar. Si tienes problemas lee en:
Solución de problemas
Al escribir GPIO.output (2, False/True) debería oír un chasquido característico desde el canal de transmisión, si no oye esto Asegúrese de que su placa de relé tiene poder (de frambuesa pi) y que el cable va desde el primer canal es conectado al Pin GPIO 2.
Si se oye el chasquido, pero la lámpara no se enciende con GPIO.output (2, falso) o GPIO.output (2, True) asegúrate de que tienes los cables de la lámpara en los zócalos de derecha en el canal de transmisión.
