Paso 1: tuercas y tornillos

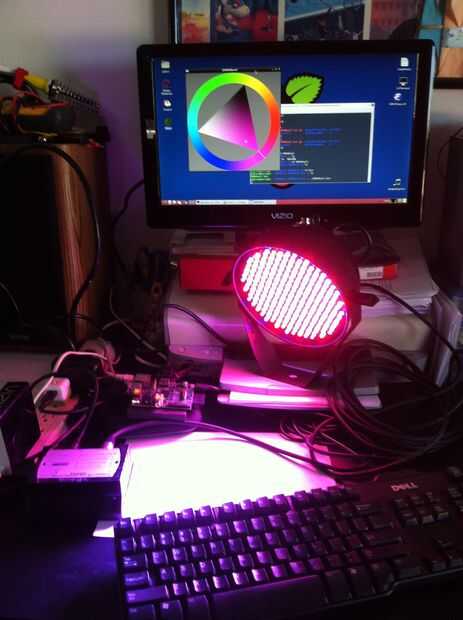

Un equipo de Frambuesa Pi estándar $35 ejecuta un programa que genera la interfaz en pantalla y envía comandos a través del USB a un DMX controlador continuamente. El controlador envía comandos de DMX de la lámpara para cambiar el color. El hardware fue elegido para la durabilidad y costo, y el software fue desarrollado en la plataforma y es disponible gratuitamente en formato fuente y binario, por lo que puede comenzar a hackear inmediatamente. Aquí es lo que necesitarás (como en la imagen):
1. frambuesa Pi
El Raspberry Pi es una increíble tarjeta de crédito $35 tamaño informático que contiene todas las características básicas de un ordenador "real", incluyendo un pre-construidos Linux sistema operativo libre (a través de tarjeta SD), USB para teclado y ratón y, más impresionante, una salida de vídeo HDMI completa. Si eres nuevo en el Pi de frambuesa ( o raspi ) le sugerimos que conseguir tus guantes en uno tan pronto como sea posible - es una gran plataforma para cualquier persona interesada en conocer más sobre el funcionamiento de los equipos, y realmente puede escribir programas en él!
2. USB | Controlador DMX
El raspi tiene un conectador de la entrada-salida incorporado para hacer a todo tipo de cosas interesantes, pero para este proyecto elegimos uno de los puertos USB nuestra interfaz de salida debido a su más simple y más robusto que el uso de breadboards y cables de la cinta. Para obtener cosas en formato DMX (digital control ligero), vamos a usar una interface DMX USB Velleman. Esto puede ser comprado en cualquier kit o pre-construido forma y es una realmente una gran introducción a controlar dispositivos DMX desde una computadora. Una vez que tenga este controlador que lo encontrará una gran herramienta para cualquier proyecto de control de iluminación que puede cocinar en el futuro.
3. artefacto de iluminación DMX
Funciona prácticamente cualquier DMX controlado accesorio ligero que tiene canales rojos, verdes o azules, y de hecho usted puede encadenar varios si quieres t controlan un banco entero de luces de su raspi. En este ejemplo estamos utilizando un proyector Chauvet LEDSplash 200B porque encontramos uno barato en línea por cerca de $60 y su muy brillante y funciona cool. Si tienes un DMX dimmer y estándar PAR latas que ha fina también, sólo es importante usted tiene un dispositivo que puede recibir canales de intensidad de rojo, verde y azul.
4. HDMI (o monitor NTSC)
Tal vez la mejor característica de la raspi es su interfaz HDM (Comparar con salida de vídeo de Arduino), que proporciona una pantalla de resolución completa 1920 x 1080 gráficos a cualquier TV que tiene un entrada HDMI. En este ejemplo utilizamos a un monitor barato de Vizio que teníamos en nuestra cocina y funciones muy bien para un monitor de vídeo. Puede ser interesante utilizar este tipo de sistema como punto de partida para un proyecto de luz de fondo de TV o similares efectos de luz de la sala de estar cuando se mueve en tu salón ya que usted tiene el derecho de la interfaz de video allí.
