Frambuesa Pi 3 x 3 cubo del LED (1 / 3 paso)

Paso 1: Construir el cubo del LED

Comenzar por la medición de la longitud del cable más corto que sale el LED. Esto le da la máxima distancia entre los LEDs en el cubo de modo que se puede dibujar una cuadrícula de 3 x 3 en un pedazo de madera contrachapada y taladre 9 orificios del mismo tamaño que los LEDs por ejemplo 3mm o 5mm.

Prueba cada LED trabaja ejecutando un cable de pines de 5v y tierra el Raspberry Pi y tocar los cables de LED.

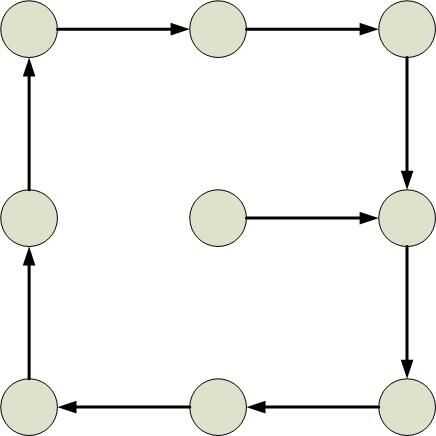

Poner un LED en cada agujero y doblar el alambre más corto plano como se muestra en el diagrama. Cada cable debe tocar el cable más corto del LED próximo pero no debe tocar el cable más largo que apunta hacia arriba.

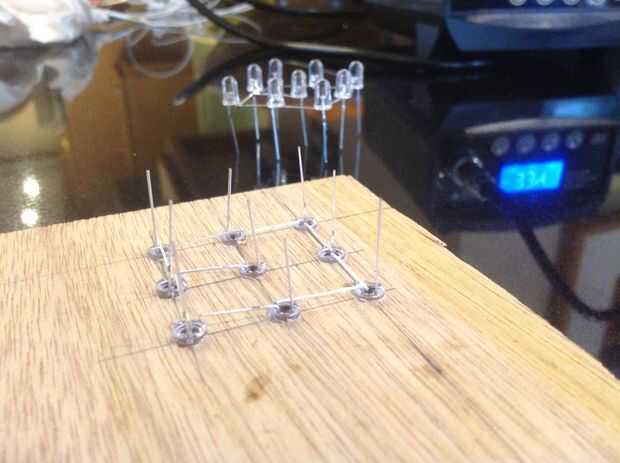

Ahora soldar los cables cortos para crear una capa del cubo. Luego probé la capa poniendo el cable a tierra contra ninguna de las patillas más cortas que sólo fueron soldadas. Por tocar los cables verticales más largos con 5v cable entonces el LED deberá encenderse. Facilidad la capa de LED fuera de los agujeros y crear 2 capas más exactamente el mismo.

La primera vez que hice un cubo que tengo a mi papá que me corta algo de madera del grosor adecuado para mantener una capa de LEDs sobre el otro. El segundo cubo que hice en Coventry Makerspace acostumbrados algunas de sus plumas impresas 3D y tenían el tamaño perfecto. Así una capa va nuevamente dentro de la plantilla de madera contrachapada, las plumas fueron a apoyar la siguiente capa y soldado los cables vertical a la capa anterior. Moví las plumas encima de una capa y había acabado de la soldadura. Finalmente una prueba de los LEDs poniendo el cable a tierra en una capa y completar el circuito tocando las otras clavijas con el cable de 5v. Si todo funciona entonces el correspondiente LED deberá encenderse.

El bit final de soldadura es conectar un alambre a cada capa del cubo que puede vincularse a la protoboard.
