Paso 5: Hardware de Arduino y código
Para este proyecto se utilizaron 2 sensores de temperatura TMP36 que son sensores de temperatura de baja tensión. Salida de voltaje que es linealmente proporcional a la grados Fahrenheit temperatura. Consulte la hoja de datos TMP36 para obtener más información. https://Learn.Adafruit.com/tmp36-temperature-Senso...
Montar un sensor en el apartamento y otro sensor fuera de lo aparente. Las entradas de tensión de los sensores se pueden leer los pines de entrada analógica de 0 y 2 en el arduino. Estos valores entonces se convierten a enteros de temperatura basado en una fórmula calibrada. Convierte la temperatura en un número binario y la salida a 6 diferentes pines de Arduino para cada sensor:
(pins: 2, 3, 4, 5, 6, 7 y 8, 9, 10, 11, 12, 13).
La placa basys Lee esta entrada a través de las ranuras de pin JB y JC:
(pines: JB 1, 2, 3, 7, 8, 9 y JC-1, 2, 3, 7, 8, 9).

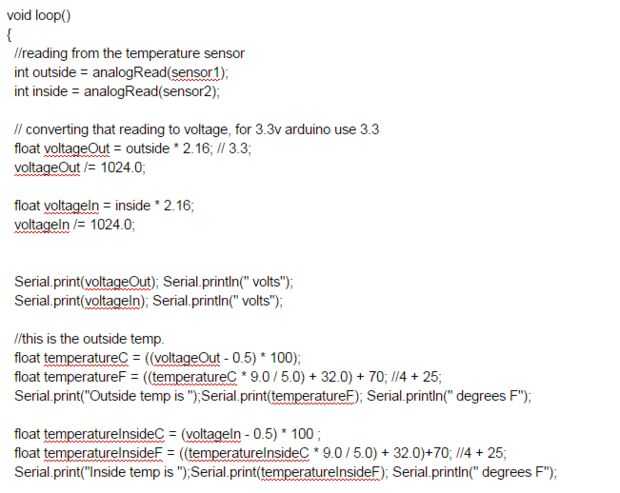

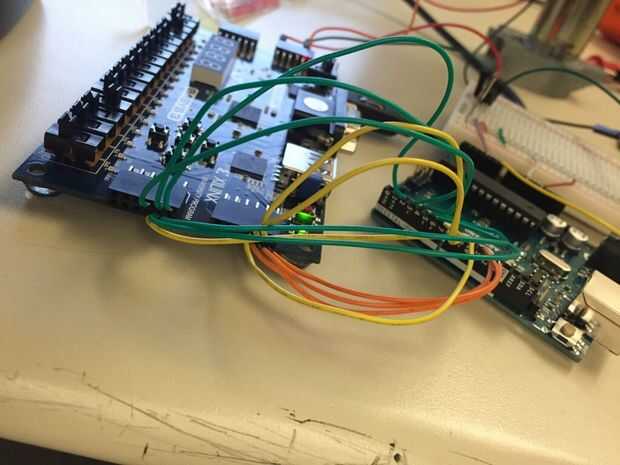

Cada uno de los pines correspondientes sobre conectar con cables como se muestra arriba. Descargar y cargar el archivo Arduino TempReadings.ino.
