Fotografía DIY LED luces (7 / 26 paso)

Paso 7: Soldadura de un conjunto de Leds

Ahora esta es la parte más importante en la realización de este proyecto. Para agregar una función de control de la luminosidad, soldar leds en diferentes sets controlados por un interruptor. Habrá 8 estos conjuntos. La razón por la que usé este método es que no se puede hacer utilizando PWM ya que funciona por conmutación de los leds de encendido y apagado a un ritmo rápido. Esto causa problema en hacer videos que derrotarán el propósito de este proyecto. Mediante un potenciómetro directamente también se puede hacer pero eso sería un gasto innecesario de energía. Este método es mucho más eficiente energéticamente y también controlará la luz intensidad controlando el número de LED que se encenderá. Ya hay 40 LEDs en total, habrá 4 sets con 4 LEDs y resto 4 sets con 6 LEDs. Se refieren a la imagen de arriba para el arreglo de LEDs.

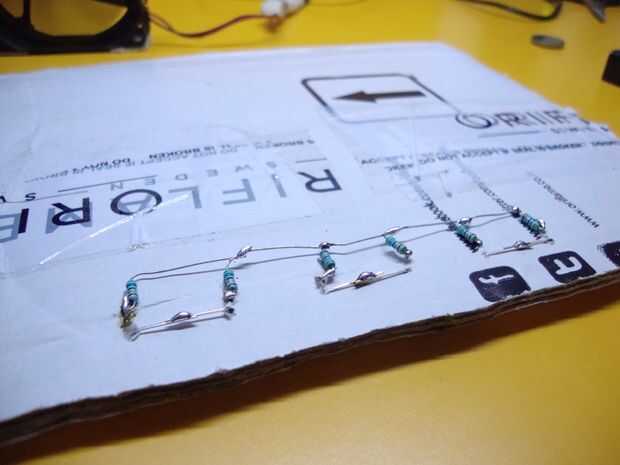

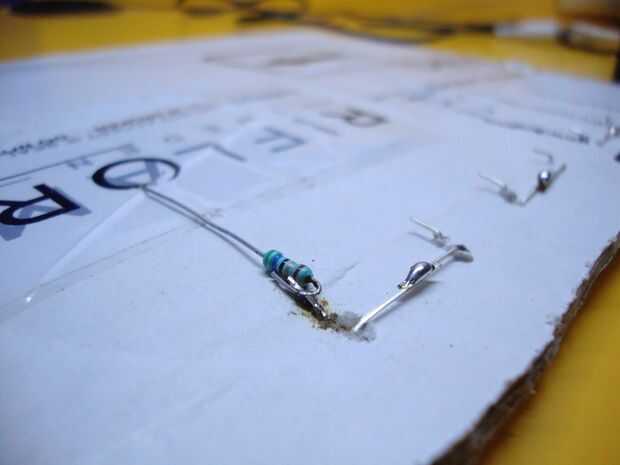

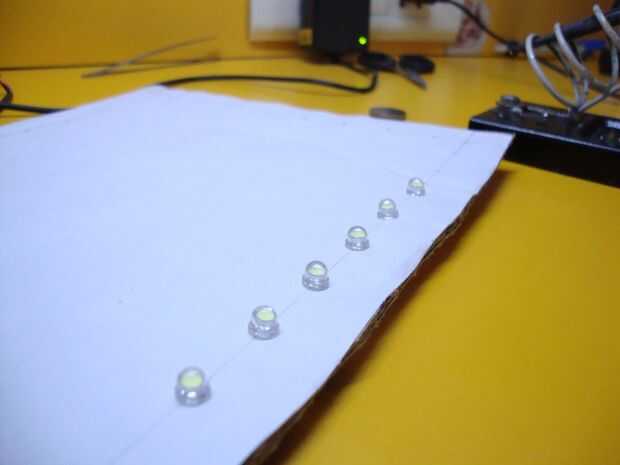

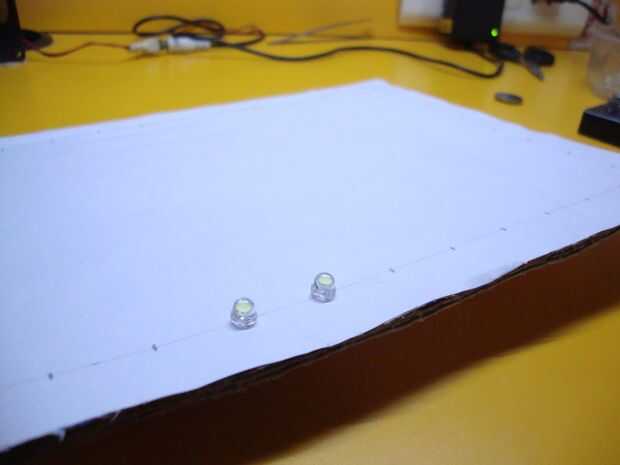

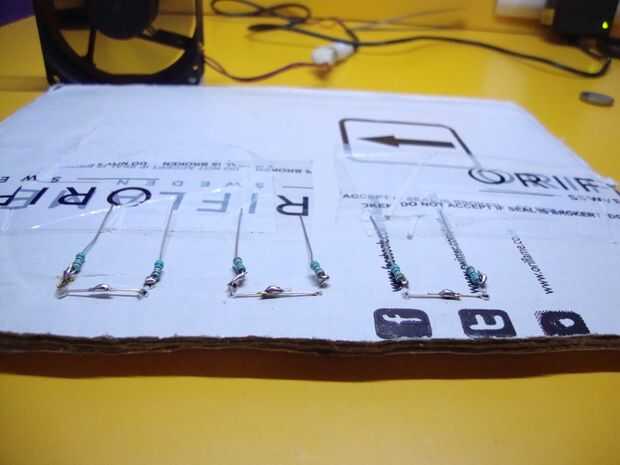

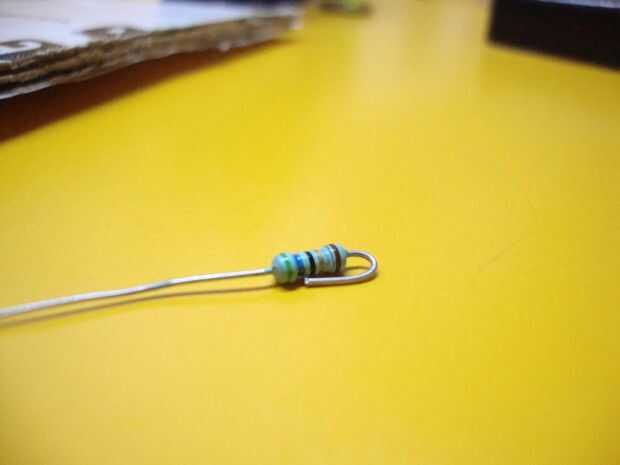

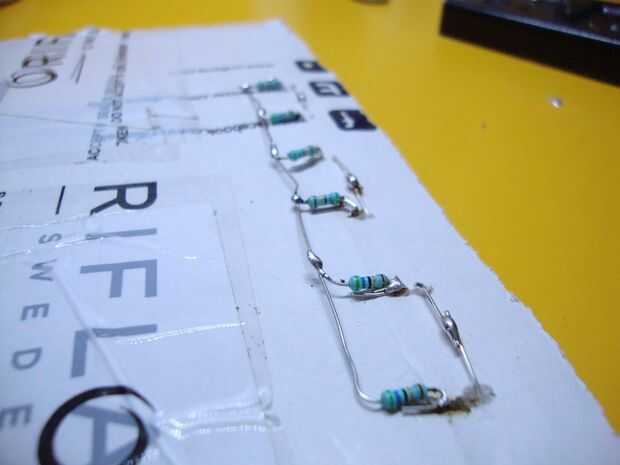

Ahora soldar 6 LEDs para hacer un conjunto en las posiciones que se marcaron anteriormente. Utilice un alfiler para perforar agujeros en el cartón y pasar los cables de los LEDs a través de los agujeros. A continuación Solde un resistor al terminal positivo de cada led y luego conectan las restantes terminales segunda de resistencia.

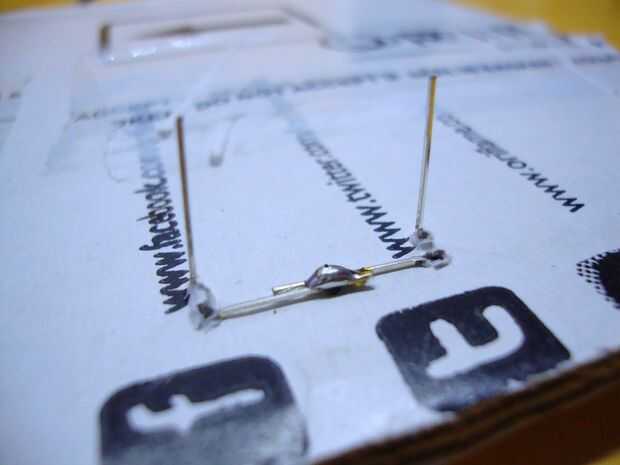

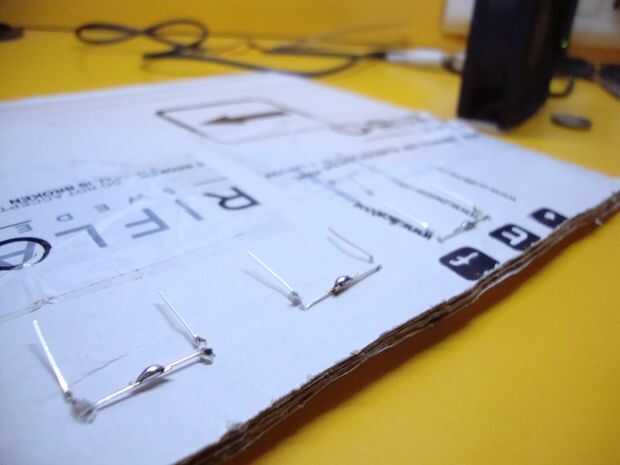

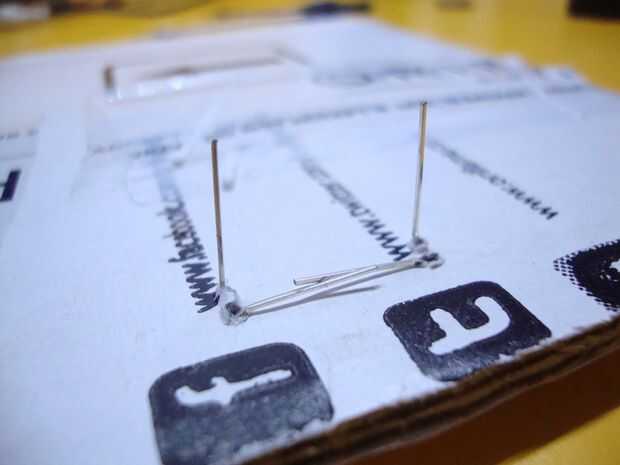

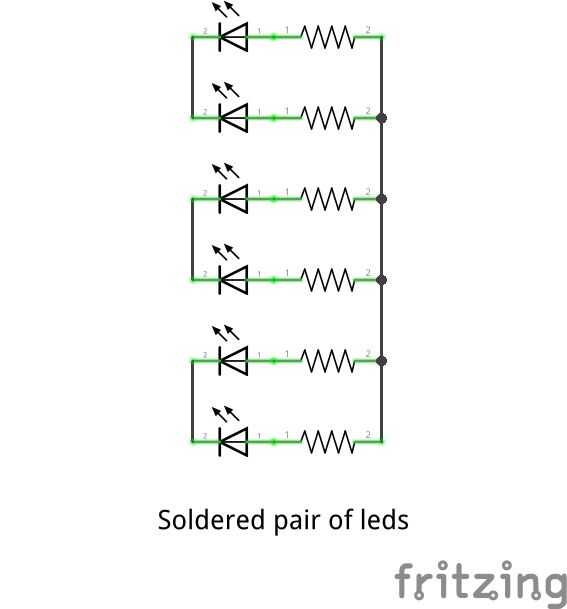

Para el polo negativo del LED, ya que la longitud de los cables de LEDs es de menos de 2cm necesita conectar la gnds con algunos cables. Por ahora, conecte los terminales negativos de un led con otro a los pares de la forma.
