Paso 1: Captura el momento
La primera cosa a hacer era reconocer la gota cayendo desde cierta altura, aliste la cámara, espere un corto periodo de tiempo, flash y cerrar el obturador. Esto puede ser controlado por mi Arduino. Justo necesitaba la entrada sobre el descenso pasando por un punto, un disparador para el flash y otro para la cámara.
Pasando gotas

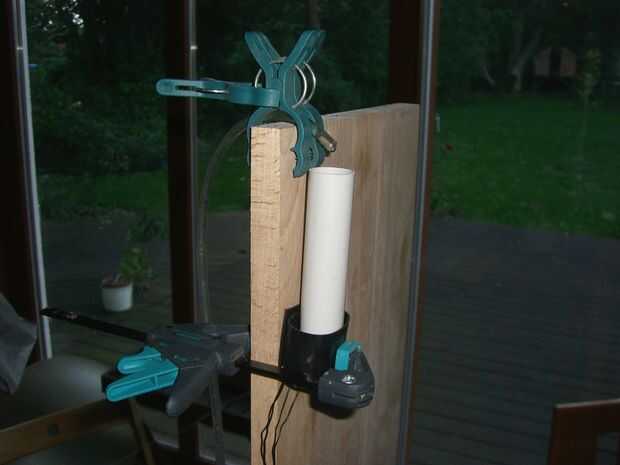

Simplemente de montar un LED amarillo (porque tenía ahí una) y un LDR (resistor dependiente; la luz porque tenía una docena de ellos ahí) opuestas en un tubo de PVC de 3 cm en los orificios que ajuste. Una gota creada a partir de una jeringa cayendo por el tubo que pasar la puerta de luz/resistor dando por resultado un cambio de la resistencia de la LDR. Algunas pruebas mostraron que esto funcionó - oh kay - para decir. Definitivamente un laser de un puntero láser habría producido mucho mejores resultados. Pero para mis pruebas decidí dejarlo así. Sólo acorta el tubo de PVC más adelante para sostener a la puerta de luz.
La luz intermitente
El siguiente paso necesario algunos viendo en eBay. Disparé un flash para unos 6€. Era simplemente perfecto. En lugar de las 4 pilas AA conecté mi fuente de alimentación de laboratorio. El gatillo sólo necesita un simple transistor impulsado por el Arduino. Abrí la carcasa flash y soldar dos cables para el gatillo. Sólo para descubrir más tarde que había una toma de teléfono que tenía las dos clavijas ya conectadas. De todos modos, mi Arduino fue capaz de desencadenar el flash - incluso varias veces por segundo dependiendo de la potencia necesaria (por lo que tener un estroboscopio posible!).
Dicho fuerza, abrir la caja no era que infructuosa. El sensor que apaga el flash después de que ha sido arrojado bastante luz, tenía un cable suelto. Así se fijó en el camino.
Apretar el gatillo
La cámara para abrir y cerrar el obturador en el momento de la operación era más un reto. Tengo un Casio muy antigua donde una vez hice un marco para activar con un servo. Esto funcionó muy bien pero para este proyecto necesitaba algunos mejor la camara. Así que tomé prestado Canon de mi hijo. No un dispositivo profesional también pero más que suficiente. La mayoría de las cámaras de Canon puede ser hackeada para ser controlado vía energía del USB. Infórmate en CHDK (Canon Hack Development Kit). Básicamente puede carga un nuevo firmware temporalmente en la cámara y conseguir toneladas de nuevas características. Sólo necesitaba la operación remota a través de USB. Elegí el modo donde el gatillo primero prepara la cámara (foco de valor etc.) y la segunda, realmente abre el obturador durante el tiempo.

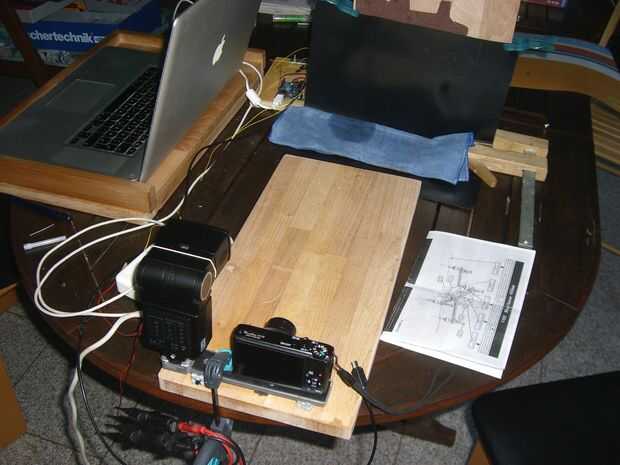

Juntando los conceptos básicos
Ahora, cuando el Arduino detecta la gota caída (que trabajó en cerca de 30% de los casos) envió la primera señal lista para la cámara. Inmediatamente después que el obturador se abrió con el segundo gatillo. Y finalmente se activó el flash para tomar la fotografía. De esta manera obtuve mis primeras gotas caen prohibidas en chips de la cámara.
