Fotografía aérea (KAP) la cometa (8 / 17 paso)

Paso 5: Mecanismo del disparador - interna

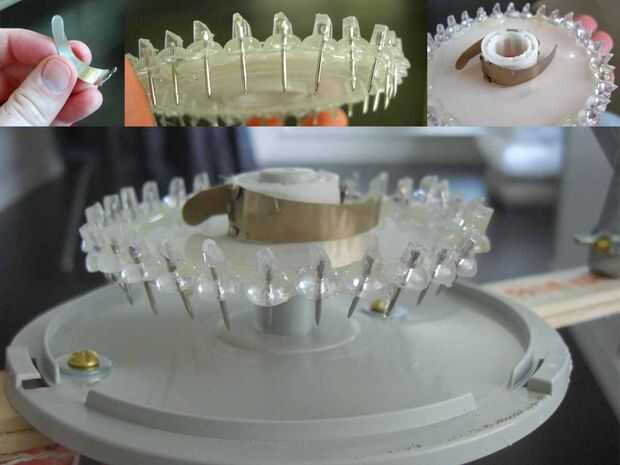

De las 'entrañas' del gatillo he creado una cámara para girar alrededor del eje y desencadenar la pluma clicky. Para esto que roto abra un viejo cassette de vhs y utiliza uno de los carretes de cinta. El interior diámetro del carrete era un calce en el eje, la bobina de vhs de apertura se amplió un poco para dejar que giren libremente sobre el eje.
Luego caliente pegué las clavijas de empuje modificada hasta el borde exterior de la bobina, estos forman los 'dientes' que le paso el carrete adelante finalmente a la leva de la pluma.
La leva fue hecha de una lengua de metal pequeño en el cassette de vhs. La lengua es la curva se ajuste alrededor de la bobina de cinta con el extremo cónico que sobresale. La cam fue pegada a la rueda interior del carrete y doblada en la posición.

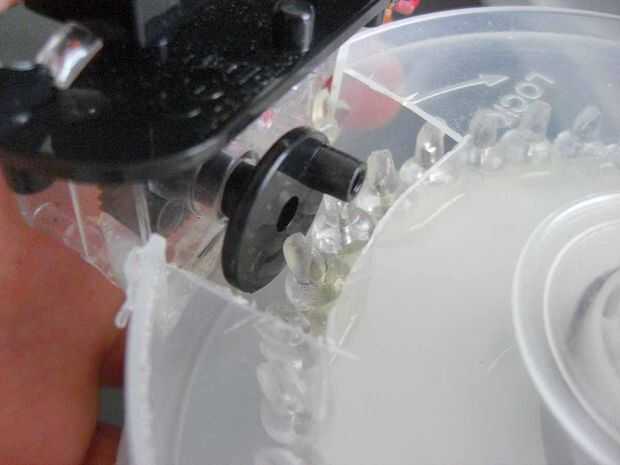

Un pequeño trozo de tubo fue utilizado entre el carrete y el eje para lograr la altura adecuada necesaria para permitir que entre el motor y los dientes.

Este fue el paso más difícil, tómate tu tiempo y comprueba que tienes los dientes espaciamiento y cams configurada correctamente, no hay mucho que puede hacer para modificar esto, una vez lo tienes montado. Puede ser su única opción desmontar y empezar el funcionamiento interno otra vez, asi que tengan paciencia.
