Fósiles de espacio metal brillante (2 / 6 paso)

Paso 2: Crear tu diseño

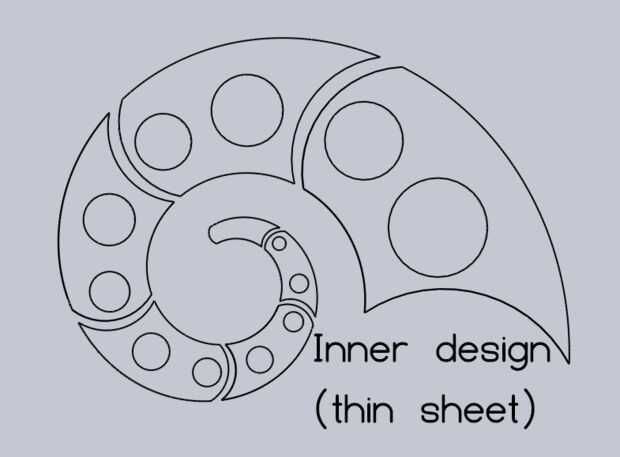

Crear el diseño de sus fósiles. Usé un Python programa * que he creado para hacer formas matemáticamente generados, además de software de modelado 3D. Hay 2 partes para el diseño: el contorno que el hueco en el bloque de metal grueso y el diseño que hará que las piezas de metal fino. También puede hacer varias capas de hoja fina y la capa para crear un diseño más interesante!

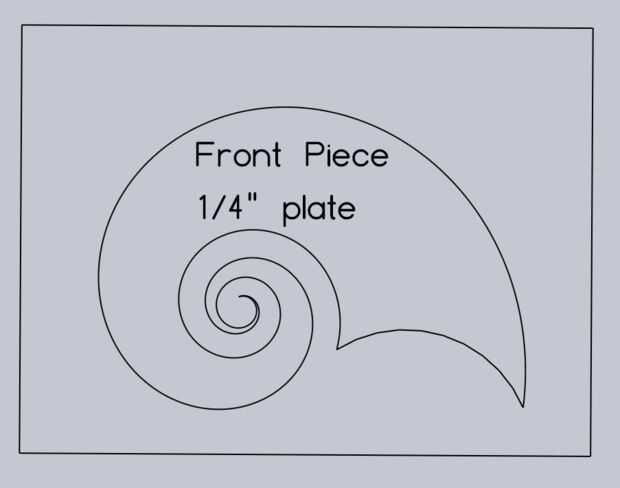

Añadir un rectángulo para la parte del contorno de su diseño hace que sobre la 1 ½" más grande que el diseño en la parte superior y los lados y 1" en la parte inferior. Guarde este plano de corte del CNC (guarda como un DXF). Esto se convertirá en la parte superior de 3 piezas que se cortan fuera de la ¼" de acero.

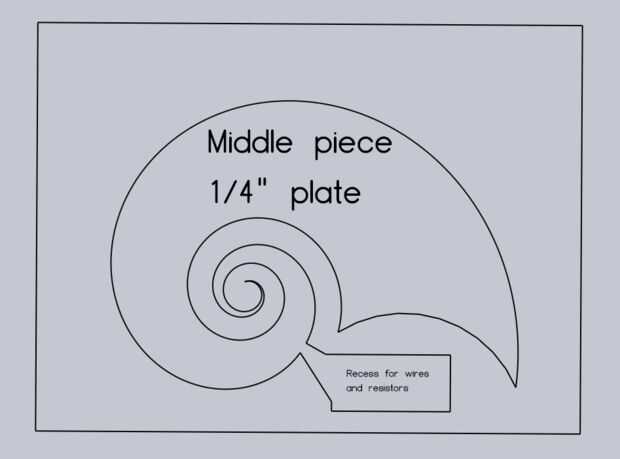

Ahora agregue una cavidad que conecta con el contorno del diseño. Esta casa la resistencias y el cableado. Guardar este dibujo, se convertirá en la segunda de las 3 piezas de acero ¼"

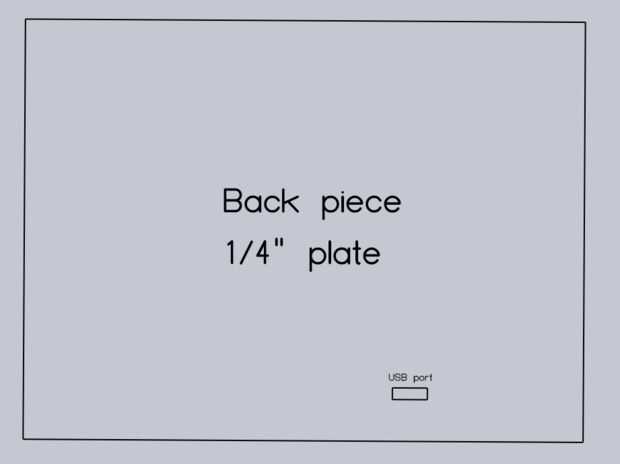

Añadir un rectángulo pequeño, apenas lo suficientemente grande para encajar el conector USB, al lado de la bolsa que está más alejado del contorno del diseño. Ahora elimine el esquema de diseño y bolsillo, y guardar este dibujo-it se convertirá en la tercera pieza de acero ¼".

* El programa está en http://github.com/waywardengineer/shapeGen. Crea formas matemáticamente generados y exporta a DXF. Yo no he llegado a un punto de lo que es fácil de usar para alguien que no, pero si eres un programador de python no dude en usarlo!
