Formas sencillas de circuito doblan un juguete (3 / 7 paso)

Paso 3: Hacer y prueba de la curva de la echada

Ahora que hemos calculado hacia fuera donde la resistencia es que controla el tono, vamos a ver si podemos hacer algo que nos permite variarlo. Hacemos esto a través de un potenciómetro (también llamado una olla), que varía la resistencia como gire. (Estas son las cosas que encontrará en la radio o los diales de la TV (por lo menos antes que todo se convirtió en digital).) Necesitamos una olla cuya resistencia máxima está cerca de la resistencia que vamos a conectar. En este caso, la resistencia de campo estaba en la gama de megaohm, así que elegí una olla que tenía un límite de alrededor de 5 megaohmios.

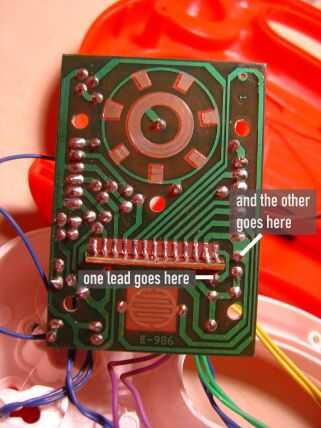

A continuación, conecté un cable de la olla a la resistencia en el circuito y otro plomo de la maceta a la tierra. (Macetas de tienen tres terminales y desea utilizar los dos primeros o los últimos dos; que uno elige determina si giras el mando en una dirección se aumenta o disminuye el tono). Y entonces es sólo una cuestión de probándolo! Si las cosas no suenan como usted quisiera, seguir adelante y jugar con cosas: ollas diferentes, diferentes resistencias en serie o en paralelo, etc..

¡ Mira el video para un tutorial detallado de esta modificación en el juguete.
