Forma bricolaje: Gibson Echoplex Digital Pro Plus (3 / 7 paso)

Paso 3: Haga su panel

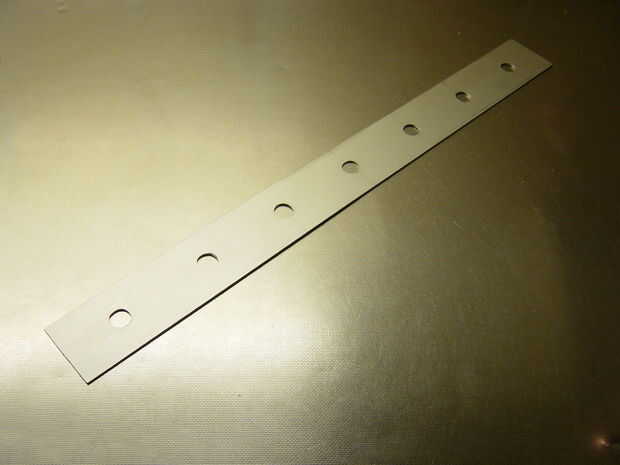

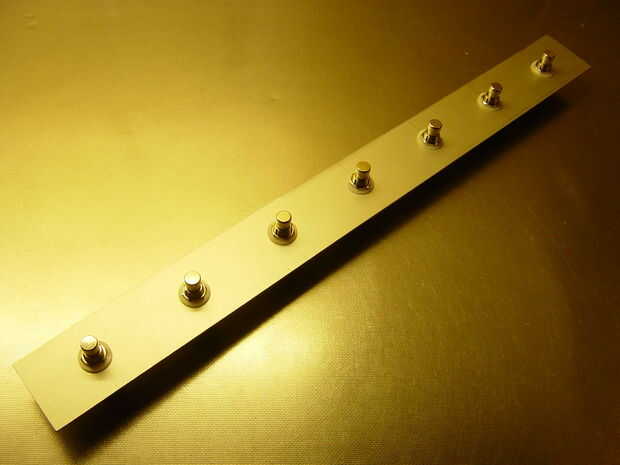

Es muy fácil realizar tu propio panel. Utiliza la misma anchura como los paneles de guardabarros juntos. En mi caso ya que yo soy de montaje mis dos pedales juntos, he elegido para hacer mi panel en una sola pieza. Esto le ayudará a hacer la unidad como un todo un poco más robusto. Aviso que sólo hizo siete agujeros en mi panel en contrario a los dos pedales Fender (que eran cuatro terminales interruptores cada uno = ocho orificios). La forma de Gibson Echoplex Digital Pro Plus tiene la misma cantidad de interruptores, y esta unidad está destinada a ser (funcionalmente) una copia del original. Tuve que cambiar la posición de los agujeros de incluso un poco para hacer los agujeros y apuesto respecto unos a otros. Algunas matemáticas simples podrían ser bueno aquí calcular las nuevas posiciones. Cuando termine, Monte los conmutadores en el panel.

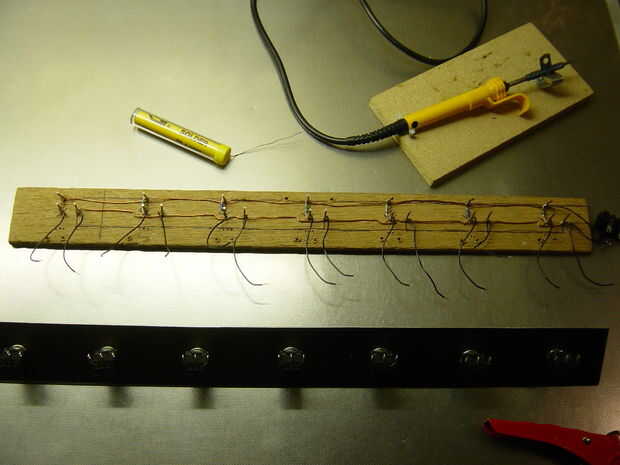

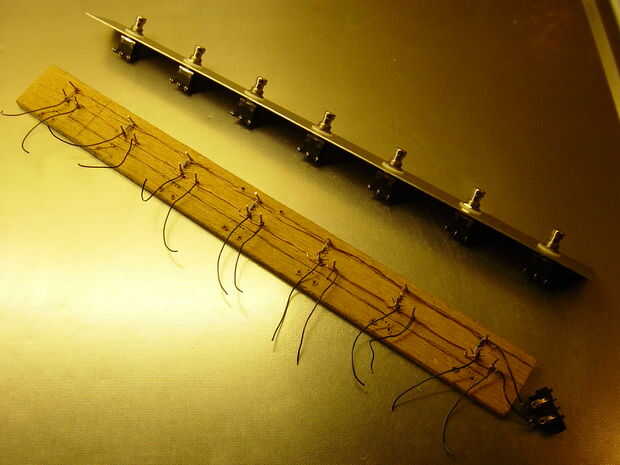

A continuación es el momento de hacer su... ehrm... () PCB. Yo uso un poco pedazo de madera que es genial porque no te dará ningún atajo eléctrico por sí mismo. Mi cableado realiza de cobreAlambre no aislados que cableado alrededor de los clavos de cobre. También se suelda cada cableado alrededor de cada uña.
Los conceptos básicos alrededor de este circuito simple para este pedal se lee desde un sitio llamado loopers-delight.com. Para su comodidad, yo qoute aquí:

"El circuito para un interruptor conectado a la toma del pedal es muy simple. Es solo una resistencia y un interruptor momentáneo conectados en serie entre la punta y manga del gato. Presionar el interruptor conecta la punta y manga juntos a través del resistor. Los valores de resistencia determinan la función que se ejecuta el Echoplex. Estos interruptores pueden ser en paralelo, aunque si pulsas varios a la vez obtendrá resultados impredecibles."

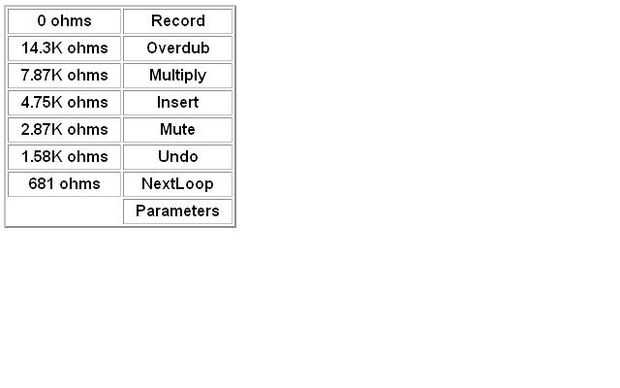

Puesto que estos valores no son exactos sólo tomó una más de la resistencia serie E. Can´t recuerda si fuera E12 o E24 aunque. La tabla de los valores esperados se facilita así, para que pueda ir a descubrirlo.
