Flujo de trabajo - Autodesk Inventor a Illustrator para corte por láser (1 / 4 paso)

Paso 1: Paso 1: dibujar lo que quieras en un solo plano en Inventor

Normalmente uso el plano XZ y dibujar como si yo estuviera haciendo algo sacar o hacer algo más para. Algunos secundario-puntos importantes de la en este paso son:

  1. Puede crear múltiples dibujos, pero no olvide los ponen hacia fuera para que no se cruzan

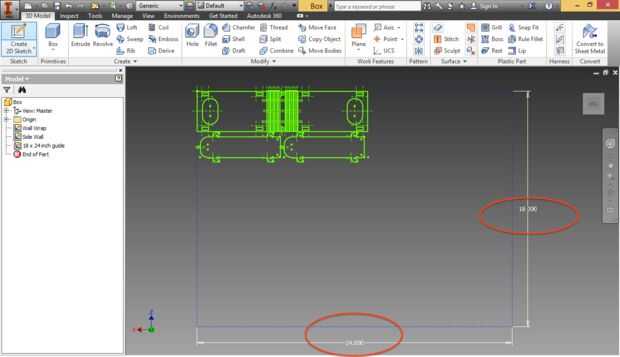

  2. Si ayuda, dibujar una línea de cuadrados de la construcción de 18 pulgadas x 24 pulgadas para que usted sepa cuánto espacio se trabaja con

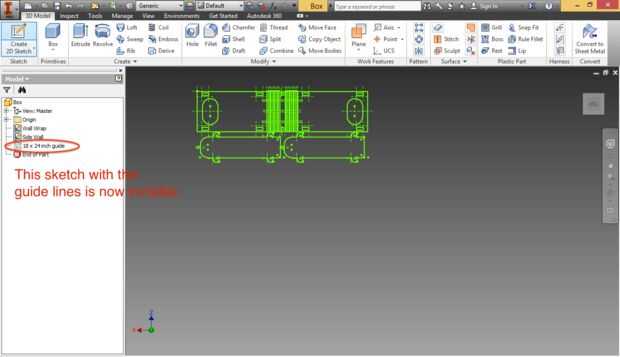

  3. Dibujar, pero *** asegúrese de borrar u ocultar todas las líneas de construcción una vez que haya completado su diseño *** (si no se demuestran como líneas regulares cuando exportar -, pero no te preocupes acerca de las indicaciones de la dimensión que pueden estar presentes en su diseño)
