Fluido In.Flux_3D cera de impresión en agua (2 / 12 paso)

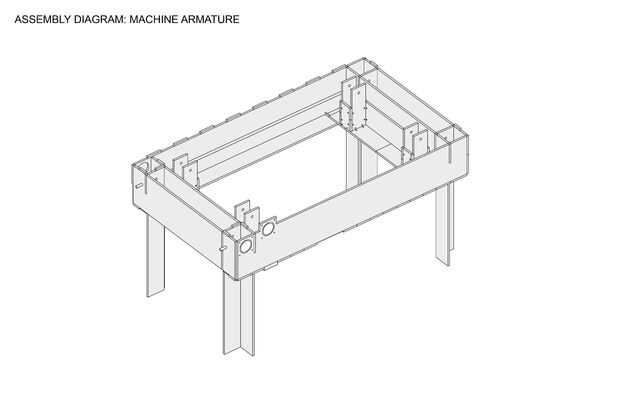

Paso 2: Hacer la armadura de la máquina

1. Corte los siguientes componentes de thk madera contrachapada de 1/4".

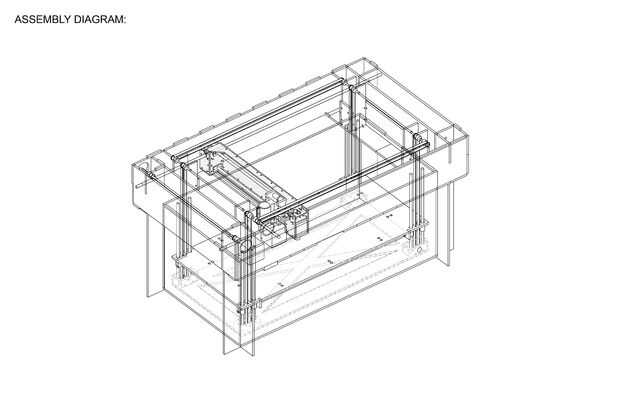

2. Siga el diagrama para el montaje.
3. zip empate los componentes de la madera contrachapada de la máquina.
4. Inserte las barras de acero inoxidable el prescrito en los componentes de la madera contrachapada. Al insertar las varillas, en puntos adecuados, corregir los engranajes en la varilla con un rancho.
5. después de que se ha fijado la armadura de la máquina, coloque las correas dentadas por consiguiente.

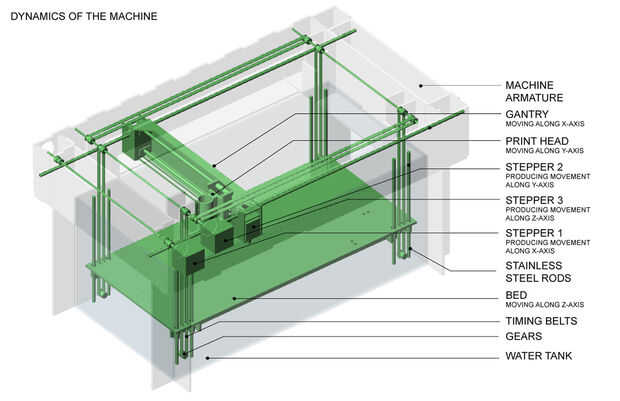

6. el movimiento prescrito por lo tanto se produce alimentando los motores paso a paso, que llevan directamente a rotación de los engranajes, que a su vez desplazan a los respectivos componentes tales como el pórtico, la cabeza de impresión o cama, a través de las correas dentadas interconectadas.

Descargar archivo de Rhino a continuación
https://www.Dropbox.com/s/r7jjo0o5bvyzqpi/Fluid%20In%20Flux%20-%20Rhino%20Model.3DM
