FLOTADOR de Beijing Smart aire calidad cometas (1 / 7 paso)

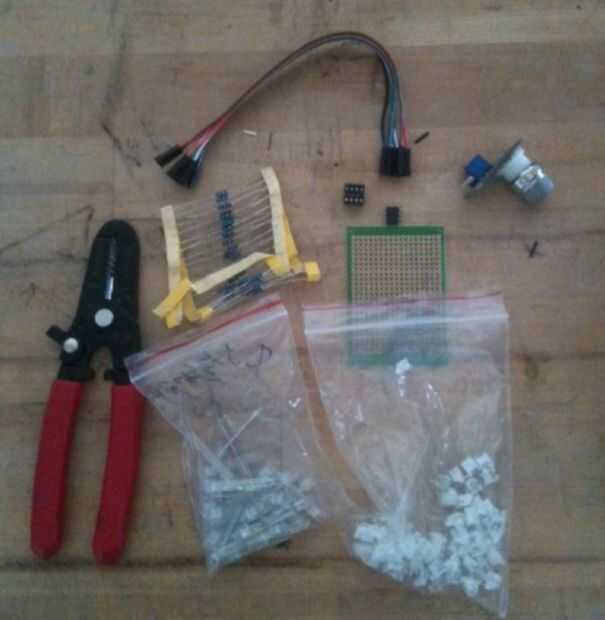

Paso 1: Reunir los materiales

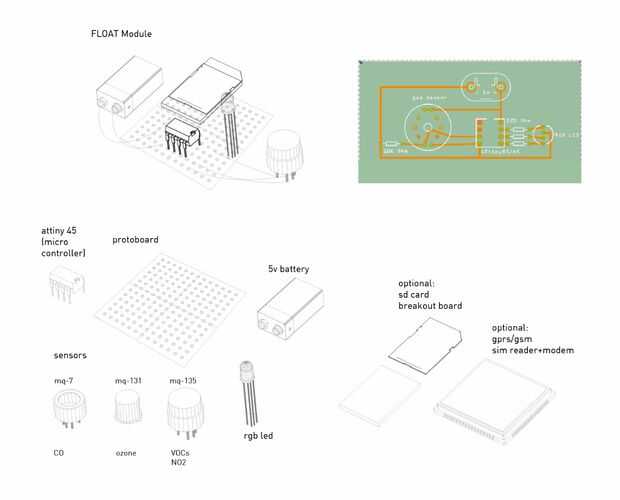

Para el módulo básico del flotador, usted necesitará:

• RGB LED

• Chip AtTiny45/85 y zócalo - estamos utilizando esto porque una vez soldadas juntos realmente no necesitas un Arduino entero por la calidad de aire, módulo de detección. Conseguiría caros, pesados, y sobre todo, añadir peso a tu cometa!

• Protoboard - cualquier protoboard ol ' a sus piezas en la soldadura

• Batería de polímero de litio + soporte--tenemos un montón de baterías de litio de 3,7 lugar cheapo electrónica de Beijing. Utilizamos 1000mAh pero 850mAh son finos también. https://www.Sparkfun.com/products/339

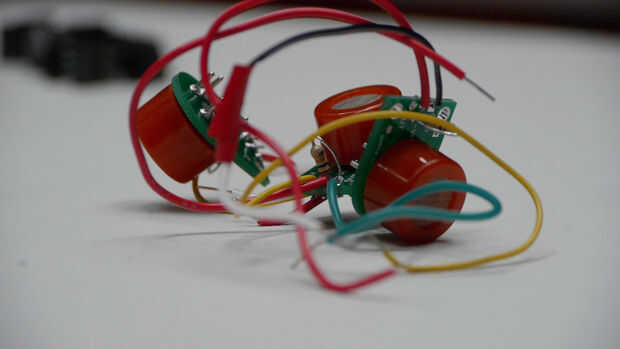

• Sensor precalentado + breakout Junta--hay una gran variedad de sensores se puede utilizar, y sus números de modelo comienzan con MQ. Vea esta página para más información: http://playground.arduino.cc/Main/MQGasSensors esencialmente cada modelo diferente detecta un gas distinto. Utilizamos una gama de MQ, de MQ135 a MQ4

• resistencias de 220 ohmios

• Los cables de puente

Herramientas:

• Placa para programar el ATTINY

• Arduino para programar su ATTINY (más sobre la programación un ATTINY aquí: http://highlowtech.org/?p=1695 y aquí
